بازه زمان تعویض تسمه تایم و علائم خرابی تسمه تایم چیست؟

تسمه تایم یکی از اجزای حیاتی در موتورهای احتراق داخلی است که وظیفه همگام‌سازی میل‌سوپاپ و میل‌لنگ را بر عهده دارد تا زمان‌بندی دقیق باز و بسته شدن سوپاپ‌ها حفظ شود. خرابی این قطعه، چرخه ترمودینامیکی موتور را مختل کرده و منجر به تداخل مکانیکی فاجعه‌بار می‌شود. مهندسان، موتور‌ها را به دو دسته “تداخلی” و “غیرتداخلی” طبقه‌بندی می‌کنند که این تمایز طراحی، هزینه تعمیرات پس از خرابی تسمه تایم را تعیین می‌کند.

از دیدگاه علم مواد، تسمه تایم یک ساختار کامپوزیتی متشکل از ماتریس لاستیکی تقویت‌شده با الیاف با استحکام بالا مانند فایبرگلاس یا کولار است. این مواد، تعادلی بین انعطاف‌پذیری و استحکام ایجاد می‌کنند، اما در معرض چرخه‌های حرارتی، تنش اکسیداتیو و خستگی مکانیکی دچار تخریب می‌شوند. فواصل تعویض تسمه با استفاده از معادلات آرنیوس محاسبه می‌شود تا نرخ تخریب لاستیک بر اساس دماهای عملیاتی و چرخه‌های بارگذاری مدل‌سازی گردد.

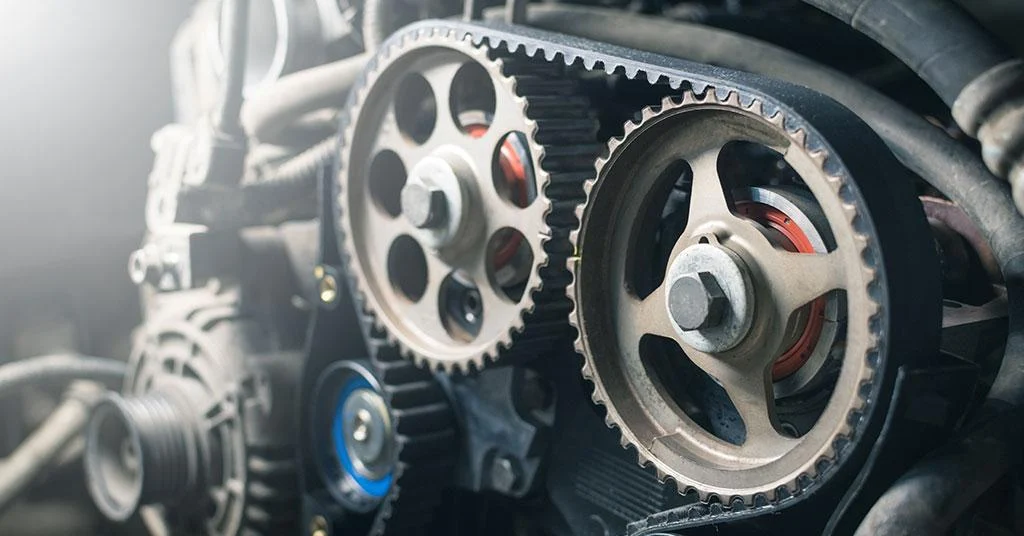

تسمه تایم چیست و چرا اهمیت دارد؟

در جواب تسمه تایم چیست باید گفت که تسمه تایم در موتورهای چهارزمانه، میل‌سوپاپ و میل‌لنگ را در نسبت ۱:۲ به گردش درمی‌آورد و با هماهنگ‌سازی باز و بسته شدن سوپاپ‌های ورودی و خروجی با حرکت پیستون، از برخورد آن‌ها جلوگیری می‌کند. این همگام‌سازی چنان دقیق است که حتی یک ناهماهنگی جزئی (مثلاً ۲ درجه) در موتورهای تداخلی می‌تواند به دلیل انتقال انرژی جنبشی، باعث خم شدن سوپاپ‌ها شود.

پروفیل دندانه تسمه (که معمولاً به‌صورت ذوزنقه‌ای یا منحنی‌شکل است) با چرخ‌دنده‌ها درگیر شده و از لغزش جلوگیری می‌کند. شبیه‌سازی‌های تحلیل المان محدود (FEA) برای بهینه‌سازی هندسه دندانه‌ها به‌منظور توزیع تنش و کاهش نیروهای برشی انجام می‌شود. تسمه‌های مدرن همچنین شامل تقویت الیاف آرامیدی هستند که توانایی تحمل نیروهای کششی تا ۱۵۰۰ نیوتن را دارند، درحالی‌که انعطاف‌پذیری خود را حفظ می‌کنند. بدون این مهندسی دقیق، موتور‌ها دچار کاهش بازده حجمی و افزایش نویز، لرزش و سختی (NVH) خواهند شد.

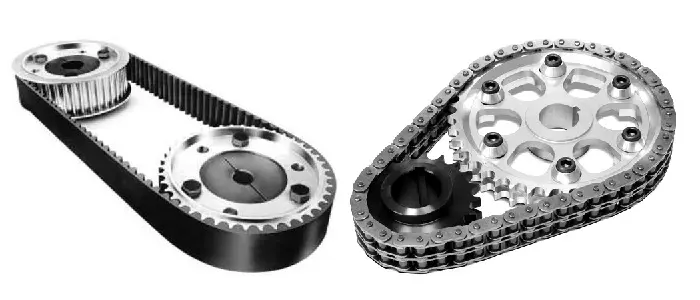

تفاوت تسمه تایم و زنجیر تایم

زنجیرهای تایم که معمولاً از فولاد آلیاژی ساخته شده‌اند، دارای طراحی غلتکی یا بی‌صدا هستند و دوام بالاتری دارند (معمولاً بین ۱۵۰,۰۰۰ تا ۲۰۰,۰۰۰ مایل)، اما به روان‌کاری نیاز دارند و صدای بیشتری تولید می‌کنند. برای کاهش اصطکاک میان اتصالات و چرخ‌دنده‌ها، پوشش‌های تریبولوژیکی مانند کربن شبه‌الماسی (DLC) بر روی زنجیرها اعمال می‌شود. بااین‌حال، جرم بیشتر زنجیر، تلفات اینرسی را افزایش داده و اندکی بازده سوخت را کاهش می‌دهد.

در مقابل، تسمه‌های تایم به‌صورت خشک کار می‌کنند و برای کاهش لرزش‌ها به خاصیت هیسترزیس الاستومری متکی هستند. طراحی سبک آن‌ها باعث کاهش مقاومت انگلی شده و بازده حرارتی را حدود ۱ تا ۲ درصد بهبود می‌بخشد. بااین‌حال، ویژگی‌های ویسکوالاستیک لاستیک موجب تغییر شکل دائمی در طول زمان می‌شود. خزش (کرنش وابسته به زمان) و کاهش تنش (افت کشش) از مهم‌ترین مکانیسم‌های خرابی هستند که در دماهای زیر کاپوت بالاتر از ۱۰۰ درجه سانتی‌گراد تسریع می‌شوند.

چرا تعویض تسمه تایم ضروری است؟

زمانی که تسمه پاره شود، میل‌سوپاپ از حرکت می‌ایستد و سوپاپ‌ها در آخرین موقعیت خود ثابت می‌مانند. در موتورهای تداخلی، پیستون‌ها به دلیل انرژی جنبشی به حرکت خود ادامه داده و با سوپاپ‌های باز برخورد می‌کنند. نیروی ناشی از این ضربه (F = mΔv/Δt) می‌تواند از ۲۰۰۰ نیوتن فراتر رود و منجر به خم شدن ساقه سوپاپ‌ها، ترک‌خوردگی پیستون‌ها یا حتی شکستن سرسیلندر شود. این اتفاق، زنجیره‌ای از خرابی‌های ثانویه را به دنبال دارد، مانند ورود ذرات به سیستم روغن‌کاری یا آسیب‌دیدگی یاتاقان‌های توربوشارژر.

آنالیزهای پس از خرابی معمولاً شکست‌های ناشی از خستگی را در ناحیه دندانه‌های تسمه نشان می‌دهند. میکروسکوپ الکترونی روبشی (SEM) ترک‌های میکروسکوپی ناشی از بارگذاری چرخه‌ای را مشخص می‌کند. تعویض پیشگیرانه تسمه، مانع از رسیدن این ترک‌ها به اندازه بحرانی و جلوگیری از انتشار شکست ترد (طبق قانون پاریس) می‌شود.

چه زمانی باید تسمه تایم را تعویض کرد؟

تولیدکنندگان، فواصل تعویض را با استفاده از آزمایش‌های شتاب‌یافته عمر (ALT) تعیین می‌کنند که در آن، سایش تسمه تحت شرایط شدید (مثلاً ۱۲۰ درجه سانتی‌گراد و ۶۰۰۰ دور در دقیقه) شبیه‌سازی می‌شود. مدل‌های آماری مانند تحلیل وِیبول (Weibull) احتمال خرابی را پیش‌بینی کرده و فواصل تعویض را با سطح اطمینان ۹۵ درصد تعیین می‌کنند. به‌عنوان‌مثال، بازه ۶۰,۰۰۰ تا ۱۰۰,۰۰۰ مایل توصیه‌شده توسط هوندا، تنوع در الگوهای رانندگی و فشارهای محیطی را در نظر می‌گیرد.

توجه: این مقادیر بر اساس توصیه‌های عمومی و شرایط رانندگی عادی است. در شرایط رانندگی سخت، مانند ترافیک سنگین، رانندگی در مسیرهای کوتاه مکرر، یا شرایط آب‌وهوایی نامناسب، ممکن است نیاز به تعویض زودتر تسمه تایم باشد. همچنین، حتی اگر خودرو به کیلومتر تعیین‌شده نرسیده باشد، توصیه می‌شود تسمه تایم هر ۳ تا ۵ سال یک‌بار تعویض شود، زیرا مواد تسمه با گذر زمان دچار فرسودگی می‌شوند.

تعویض بر اساس سن: اهمیت زمان را نادیده نگیرید !!!!

لاستیک در معرض هیدرولیز قرار می‌گیرد و پیوندهای پلیمری آن با رطوبت تجزیه می‌شوند. مدل‌سازی آرنیوس نشان می‌دهد که استحکام کششی تسمه پس از ۶ تا ۸ سال، حتی در صورت پیمایش کم، ۳۰ درصد کاهش می‌یابد. طیف‌سنجی FTIR، محصولات اکسیداسیون (مانند گروه‌های کربونیل) را شناسایی می‌کند که منجر به کاهش انعطاف‌پذیری می‌شود.

تأثیر شرایط رانندگی بر زمان تعویض

توقف و حرکت‌های مکرر، چرخه‌های بارگذاری تسمه را ۳ تا ۵ برابر نسبت به رانندگی در بزرگراه افزایش می‌دهد. ضریب انبساط حرارتی لاستیک (~۲۰۰ × ۱۰⁻⁶/°C) در گرمای شدید باعث بی‌ثباتی ابعادی و تسریع در سایش دندانه‌ها می‌شود. در مقابل، در مناطق سردسیر، شکنندگی لاستیک افزایش می‌یابد، دمای انتقال شیشه‌ای (Tg) بالا می‌رود و مقاومت در برابر شکست کاهش پیدا می‌کند.

علائم خرابی تسمه تایم چیست ؟

صداهای غیرمعمول: جیغ، تیک‌تیک، یا ضربه

صدای جیغ نشان‌دهنده لغزش تسمه به دلیل کشش ناکافی است (نیروی نرمال < μN، که در آن μ ضریب اصطکاک است). صدای تیک‌تیک حاکی از فرسودگی بلبرینگ سفت‌کننده بوده، در حالی که صدای ضربه معمولاً ناشی از ارتعاشات هارمونیک در تسمه شل است. تحلیل نویز، لرزش و سختی (NVH) با استفاده از شتاب‌سنج‌ها می‌تواند این فرکانس‌ها را که معمولاً بین ۲۰۰ تا ۸۰۰ هرتز قرار دارند، شناسایی کند.

احتراق ناقص موتور یا سخت روشن شدن

کشیدگی تسمه، زاویه فاز میل‌سوپاپ را تغییر داده و زمان‌بندی سوپاپ‌ها را به تأخیر می‌اندازد. این امر موجب اختلال در ورود مخلوط هوا-سوخت شده و باعث احتراق ناقص (λ ≠ 1) و افزایش دمای گازهای خروجی (EGT) می‌شود. تست‌های تراکم که فشار کمتر از ۱۰۰ psi را در یک سیلندر نشان می‌دهند، اغلب به مشکلات زمان‌بندی تسمه مربوط می‌شوند.

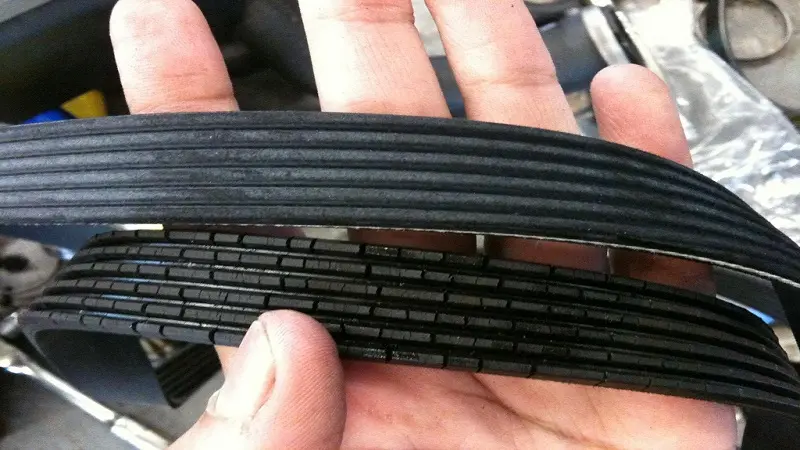

ترک‌های قابل‌مشاهده، ساییدگی یا صیقلی شدن سطح تسمه

ترک‌های ایجاد شده در تسمه تایم معمولاً ناشی از تجزیه در اثر ازن و تنش حرارتی-اکسیداتیو هستند. ازن (O₃) با زنجیره‌های پلیمری غیر اشباع لاستیک واکنش داده و ترک‌های میکروسکوپی عمود بر بار کششی تسمه ایجاد می‌کند. این روند در محیط‌های مرطوب تسریع می‌شود زیرا شکافت هیدرولیتیکی پیوندهای سیلوکسان در الیاف تقویت‌کننده رخ می‌دهد.
ساییدگی زمانی اتفاق می‌افتد که الیاف کششی تسمه (معمولاً آرامید یا فایبرگلاس) دچار خستگی چرخه‌ای شوند، که منجر به جدا شدن الیاف و از بین رفتن چسبندگی آن‌ها به ماتریس لاستیکی می‌شود. تحلیل المان محدود (FEA) نشان داده که تمرکز تنش در پایه دندانه‌های تسمه رخ می‌دهد، جایی که ترک‌ها به دلیل تنش تماسی هرتزی بیشتر از حد استحکام تسلیم مواد (حدود ۱۵ مگاپاسکال برای لاستیک HNBR) ایجاد می‌شوند.

صیقلی شدن سطح تسمه به دلیل سایش در برابر قرقره‌های ناهمراستا یا گرمای بیش از حد رخ می‌دهد. در دماهای بالاتر از ۱۲۰ درجه سانتی‌گراد، زنجیره‌های پلیمری لاستیک تحت جریان ویسکوالاستیک قرار گرفته، ضریب اصطکاک (μ) را کاهش داده و منجر به لغزش می‌شود. طیف‌سنجی اشعه ایکس (EDS) معمولاً رسوبات سیلیکونی ناشی از تخریب روکش قرقره را آشکار می‌کند، که به افزایش سایش کمک می‌کند. بررسی پیشگیرانه با میکروسکوپ الکترونی روبشی (SEM) می‌تواند ترک‌های زیرسطحی را قبل از گسترش شناسایی کند و از خرابی ناگهانی جلوگیری کند.

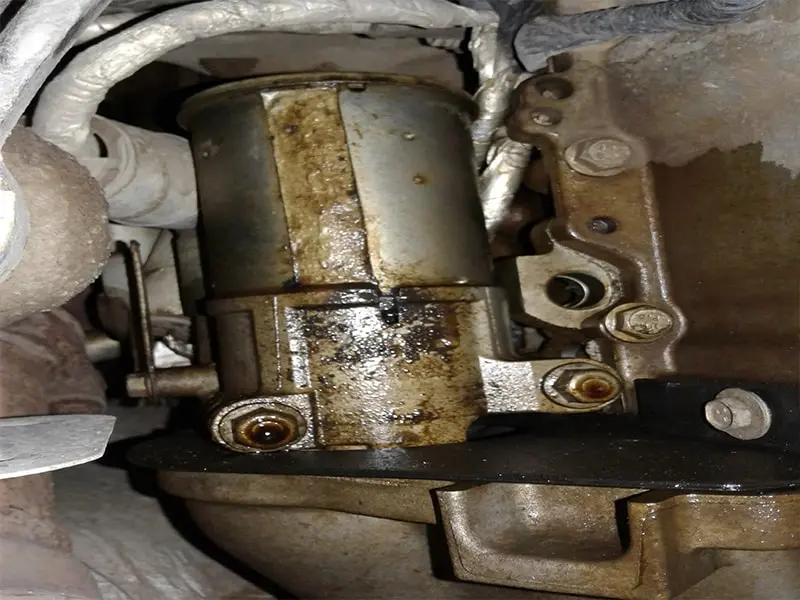

نشت روغن در نزدیکی درپوش تسمه تایم

روغن موتور حاوی افزودنی‌هایی مانند زینک دی‌آلکیل‌دی‌تیوفسفات (ZDDP) است که می‌تواند به لاستیک نیتریلی (NBR) حمله کرده، باعث تورم و نرم‌شدگی آن شود. تورم تسمه، ضخامت آن را ۵ تا ۱۰ درصد افزایش داده و منجر به تغییر در درگیری دندانه‌ها و افزایش تنش برشی می‌شود. برای تسمه‌های HNBR که مقاومت بیشتری در برابر ZDDP دارند، نشت روغن همچنان خطرناک است: روغن، دمای انتقال شیشه‌ای (Tg) تسمه را کاهش داده و آن را در دماهای پایین‌تر شکننده می‌کند. مدل‌های دینامیک سیالات نشان داده‌اند که روغن از طریق اثر مویینگی وارد محفظه تایم شده و یک لایه نازک (حدود ۰.۱ میلی‌متر) ایجاد می‌کند که باعث هیدرولیز سریع‌تر لاستیک می‌شود.
خرابی آب‌بندها اغلب ناشی از هم‌راستا نبودن شفت یا سخت شدن لاستیک آب‌بندها در طول زمان است. استفاده از آب‌بندهای فلوئوروکربنی (FKM) مقاومت شیمیایی را بهبود می‌بخشد، اما هزینه را افزایش می‌دهد. میزان نشت بالاتر از ۰.۵ میلی‌لیتر در ساعت نیاز به تعمیر فوری دارد، زیرا آلوده شدن تسمه با روغن، عمر سرویس آن را بین ۴۰ تا ۶۰ درصد کاهش می‌دهد (طبق استاندارد SAE J2562).

چراغ چک موتور: یک هشدار خاموش؟

موتورهای مدرن از حسگرهای موقعیت میل‌لنگ (CKP) و موقعیت میل‌سوپاپ (CMP) برای نظارت بر دقت زمان‌بندی استفاده می‌کنند. یک تسمه تایم جابه‌جا شده باعث ایجاد خطای فاز بین سیگنال‌های CKP و CMP شده و کدهای خطای تشخیصی (DTC) مانند P0016 (عدم همخوانی میل‌لنگ/میل‌سوپاپ) را فعال می‌کند.
واحد کنترل موتور (ECU) انحراف زمان‌بندی را با استفاده از الگوریتم‌های تبدیل فوریه روی شکل‌موج‌های حسگرها محاسبه می‌کند و دقتی در حد ±۲ درجه حفظ می‌شود. خطاهای مداوم باعث فعال شدن حالت ایمنی ECU شده و زمان جرقه را کاهش می‌دهد تا از احتراق زودهنگام جلوگیری کند. داده‌های عیب‌یابی (OBD-II) می‌توانند انحرافات لامبدا (λ) بیش از ۱۰ درصد را نشان دهند، که نشان‌دهنده احتراق ناقص ناشی از زمان‌بندی اشتباه سوپاپ‌ها است. نادیده گرفتن این هشدارها خطر وقوع احتراق پیش‌رونده را افزایش داده، که فشارهای داخل سیلندر را به بیش از ۲۰۰ بار می‌رساند و باعث آسیب به شیارهای رینگ پیستون می‌شود.

چه اتفاقی می‌افتد اگر تسمه تایم فرسوده را نادیده بگیرید؟

در جواب اگر تسمه تایم خودرو پاره شود، چه اتفاقی برای خودرو می‌افتد؟ باید گفت که در موتورهای تداخلی، فاصله بین پیستون و سوپاپ‌ها کمتر از ۱ میلی‌متر است. اگر تسمه تایم پاره شود، میل‌سوپاپ متوقف شده و سوپاپ‌ها در وضعیت باز باقی می‌مانند، در حالی که پیستون‌ها با سرعت حدود ۲۰ متر بر ثانیه (در ۶۰۰۰ دور بر دقیقه) به حرکت خود ادامه می‌دهند. انرژی برخورد (E = ½mv²) به بیش از ۵۰ ژول در هر سوپاپ می‌رسد، که باعث خم شدن ساقه سوپاپ یا شکستگی سر آن می‌شود.
ضربه ناشی از این برخورد، موج شوکی را از طریق شاتون منتقل کرده و ممکن است دیواره سیلندر را خط بیندازد یا دامن پیستون را بشکند.
قطعات شکسته ممکن است وارد سیستم روغن‌کاری شده، یاتاقان‌ها را خراش داده و مسیرهای روغن را مسدود کنند. موتورهای توربوشارژ نیز در معرض خطر بیشتری هستند: قطعات شکسته سوپاپ می‌توانند به پره‌های توربین که با سرعت ۱۰۰,۰۰۰ دور در دقیقه می‌چرخند، برخورد کرده و باعث عدم تعادل و خرابی فاجعه‌بار توربو شوند. بررسی‌های تخصصی اغلب شیارهای خستگی روی دندانه‌های تسمه را نشان می‌دهند، که می‌توانند با SEM شناسایی شوند و تأیید کننده اضافه بارهای چرخه‌ای باشند.

انتخاب کیت تسمه تایم مناسب

تسمه‌های تولیدکنندگان اصلی (OEM) مطابق با استاندارد ISO 9019 ساخته شده و دارای استحکام کششی ≥۲۰۰ N/mm و کشیدگی کمتر از ۳٪ هستند. کیت‌های پس از فروش (Aftermarket) ممکن است از لاستیک EPDM ارزان‌تر استفاده کنند که ۳۰٪ سریع‌تر تحت تابش UV تخریب می‌شود.

تنظیم‌کننده‌های کشش (Tensioners) در کیت‌های OEM شامل فنرهای پیچشی از پیش‌تنظیم‌شده با نیروی ۵۰–۷۰ N هستند که پایداری کشش دینامیکی را در سراسر محدوده دور موتور تضمین می‌کنند.

تسمه‌های مخصوص عملکرد بالا دارای الیاف کربنی هستند که انحراف دندانه‌ها را در دورهای بالا ۱۵٪ کاهش می‌دهد. آزمایش‌های مستقل در آزمایشگاه اسمیتِرز نشان داده‌اند که تسمه‌های پس از فروش تحت تست‌های بارگذاری چرخه‌ای ASTM D3182، ۱۲٪ زودتر از تسمه‌های OEM از کار می‌افتند، زیرا هزینه را نسبت به دوام در اولویت قرار می‌دهند.

تعویض تسمه تایم را خودمان انجام دهیم یا به مکانیک بسپاریم؟

ریسک‌های انجام توسط اشخاص عیر حرفه ای شامل :

• تنظیم نادرست کشش تسمه (±۱۰٪ انحراف از مقدار استاندارد) نرخ سایش را ۴۰٪ افزایش می‌دهد.
• ابزارهای تخصصی مانند صفحات قفل میل‌سوپاپ Mercado برای هم‌ترازی دقیق مورد نیاز است.

برتری مکانیک‌های حرفه‌ای :

• استفاده از نرم‌افزار PDI (بازرسی پیش از تحویل) برای اعتبارسنجی تایم پس از نصب، که خطای هم‌راستایی را به کمتر از ۰.۳ درجه کاهش می‌دهد.(در ایران قفل است !!!)
• تعویض آب‌بندهای میل‌لنگ با گرم‌کن‌های القایی برای جلوگیری از آسیب به بلبرینگ، در حالی که DIYها معمولاً از چکش استفاده می‌کنند که منجر به تخریب یاتاقان‌ها می‌شود. (در ایران قفل است !!! )

چگونه عمر تسمه تایم جدید را افزایش دهیم؟

• مدیریت حرارتی : عایق‌بندی کاور تایم، دمای محیطی را ۱۵ درجه سانتی‌گراد کاهش داده و اکسیداسیون لاستیک را کند می‌کند.
• پیشگیری از آلودگی روغنی : تعویض واشر درپوش سوپاپ هر ۶۰,۰۰۰ مایل (نشت کمتر از ۰.۰۱ میلی‌لیتر بر کیلومتر).
• آزمایش‌های اولتراسونیک : اندازه‌گیری امپدانس صوتی برای شناسایی حفره‌های داخلی تسمه. تعویض پیشگیرانه در ۹۰٪ از طول عمر خدماتی (طبق استاندارد MIL-STD-3034) ریسک خرابی را ۷۵٪ کاهش می‌دهد.
