بحران دوده در موتورهای GDI، نقش روغن در تمیز نگه داشتن سوپاپها
یکی از دغدغههای مهندسی و کاربردی در خودروهای مدرن، پدیده تشکیل دوده در موتورهای GDI است که به طور مستقیم بر راندمان حرارتی، عمر مفید قطعات و مصرف سوخت تأثیر میگذارد. در سیستمهای تزریق مستقیم سوخت، به دلیل حذف اثر شستوشوی طبیعی سوپاپها توسط بنزین، لایههای کربنی سختی بر پشت سوپاپهای ورودی انباشته میشوند. این گزارش علمی و تخصصی به ریشهیابی این پدیده، تحلیل ترمودینامیکی احتراق ناقص، تأثیر فراریت روغن موتور بر سرعت رسوبگذاری و معرفی استانداردهای بینالمللی روانکارها میپردازد تا رانندگان و متخصصان خودرو با روشهای نوین پیشگیری و درمان این عارضه آشنا شوند.
علل تشکیل دوده در موتورهای GDI و مقایسه عملکرد مانیفولد
در مهندسی کلاسیک خودرو، سیستمهای پاشش چندنقطهای مانیفولد (MPI) وظیفه تامین سوخت را بر عهده داشتند. در این پیکربندی، انژکتورها سوخت را با فشاری نسبتاً پایین (حدود 3 bar تا 6 bar) به درون پورت ورودی مانیفولد و مستقیماً پشت سوپاپهای ورودی اسپری میکردند. بنزین به عنوان یک حلال آلی قوی، به طور مداوم سطوح فلزی سوپاپها را شستوشو داده و مانع از پایداری قطرات روغن نشتکرده از کاسهنمد ساق سوپاپ میشد.
با معرفی سیستم تزریق مستقیم سوخت (GDI)، انژکتورها به داخل سرسیلندر منتقل شده و بنزین را با فشاری معادل 100 bar تا 200 bar (و در نسلهای جدید تا 350 bar) مستقیماً به درون محفظه احتراق تزریق میکنند. این تحول فناورانه، راندمان حجمی و ضریب تراکم پیشرانه را به شدت افزایش داد؛ اما یک پیامد ناخواسته به همراه داشت: سوپاپهای هوا دیگر هرگز با بنزین مایع تماس پیدا نمیکنند.
بخش پشتی سوپاپهای ورودی همواره در معرض دو جریان آلاینده قرار دارد: اول، مقدار ناچیز اما مستمری از روغن موتور که برای روانکاری گاید از کاسهنمد ساق سوپاپ عبور میکند؛ دوم، گازهای برگشتی از کارتر که حاوی بخارات روغن فوقداغ و هیدروکربنهای نسوخته هستند و توسط سیستم تهویه مثبت کارتر (PCV) به مجرای ورودی هدایت میشوند. در غیاب اثر شستوشوی بنزین، این مواد روی سطح داغ سوپاپ (با دمای عملکردی 200∘C تا 300∘C) رسوب کرده و تحت حرارت مستمر پخته میشوند. این فرآیند، پایه و اساس شکلگیری ذغالهای سخت کربنی پلیمریزه شده بر روی سوپاپها است.

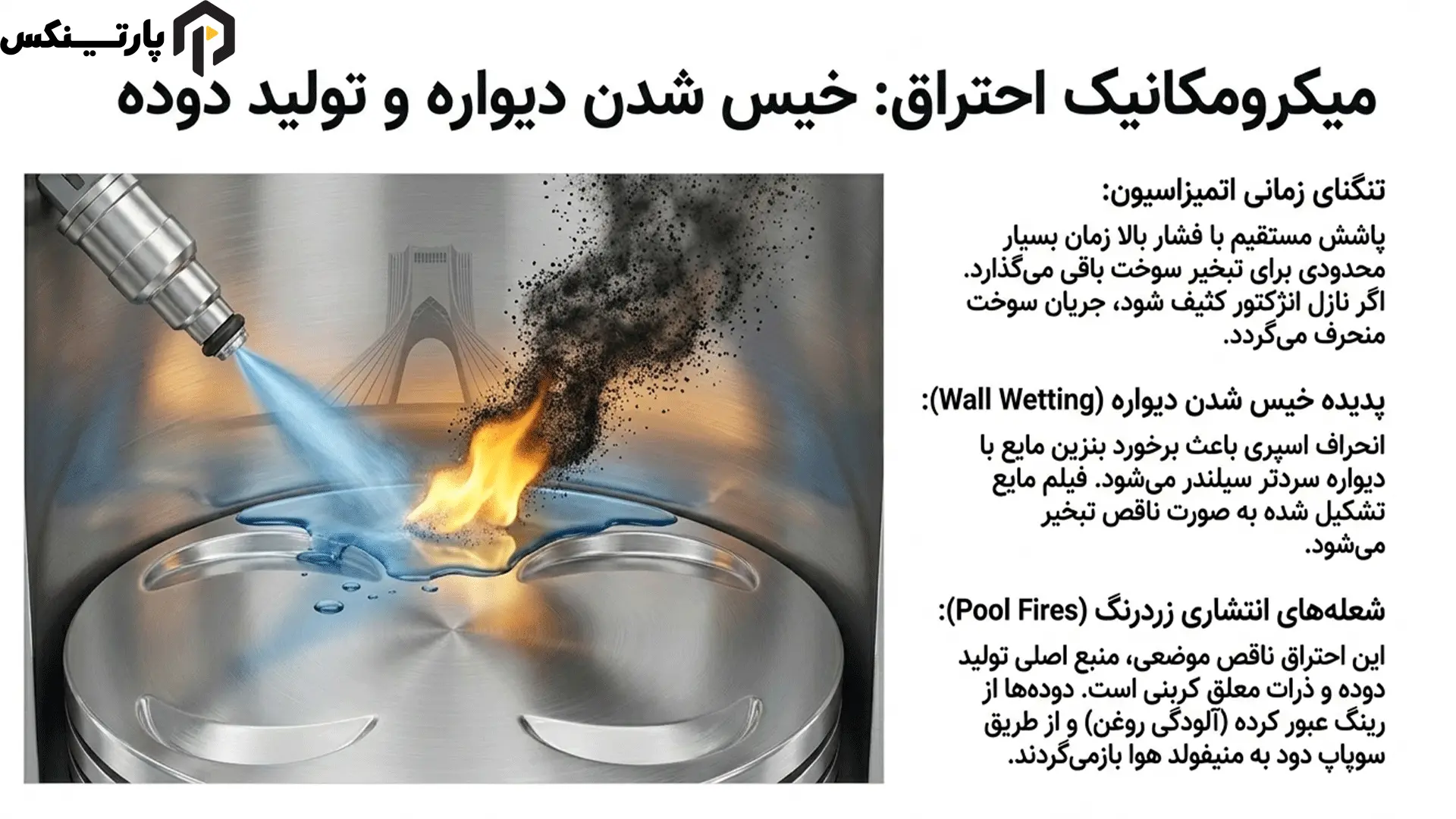

تاثیر الگوهای پاشش سوخت بر نرخ رسوبگذاری دوده در موتورهای GDI
بررسی فرآیندهای میکرومکانیکی درون سیلندر نشان میدهد که پاشش مستقیم سوخت تحت فشارهای فوقالعاده بالا، زمان محدودی را برای تبخیر و مخلوط شدن با هوا در اختیار مولکولهای سوخت قرار میدهد. این پدیده تحت عنوان «تنگنای زمانی اتمیزاسیون» شناخته میشود. اگر الگوی پاشش سوخت (Spray Pattern) به دلیل کثیف شدن نازل انژکتور دچار تغییر شود، انحراف جریان سوخت رخ میدهد.
انحراف جریان سوخت منجر به برخورد مستقیم بنزین مایع با دیواره سرد سیلندر و تاج پیستون میشود که در اصطلاح مهندسی به آن خیس شدن دیواره (Wall Wetting) میگویند. فیلم مایع تشکیلشده بر روی این سطوح فلزی، به دلیل دمای پایینتر نسبت به مرکز سیلندر، به صورت ناقص تبخیر میشود. این احتراق ناقص موضعی که با شعلههای انتشاری زردرنگ (Pool Fires) همراه است، منبع اصلی تولید دوده و ذرات معلق فوقریز کربنی است. این دودهها نهتنها از اگزوز خارج میشوند، بلکه بخشی از آنها از رینگهای پیستون عبور کرده (Blow-by) و روغن موتور را آلوده میکنند و بخش دیگری از طریق سوپاپهای دود به پشت سوپاپهای هوا راه مییابند.
مکانیسم شیمیایی روغن موتور و رسوبات GDI داستان فراریت و تبخیر
ارتباط مستقیمی میان مهندسی شیمی روانکارها و سرعت انباشت کربن وجود دارد. روغن موتور مخلوطی از هیدروکربنهای با وزنهای مولکولی متفاوت است. تحت استرسهای حرارتی شدید پیشرانههای مدرن، مولکولهای سبکتر با پیوندهای ضعیفتر تمایل دارند سریعتر از فاز مایع جدا شده و تبخیر شوند. این پدیده به طور استاندارد با آزمون فراریت نوآک (NOACK Volatility Test – ASTM D5800) سنجیده میشود.
در آزمون ASTM D5800، نمونه روغن به مدت 1 hour در دمای 250∘C تحت جریان هوای ثابت قرار میگیرد تا درصد کاهش جرم آن بر اثر تبخیر محاسبه شود.
هرچه درصد کاهش جرم بیشتر باشد، روغن تمایل بیشتری به تبخیر دارد. بخارات حاصله به سرعت از طریق کانالهای تهویه کارتر (PCV) مکیده شده و پس از ورود به جریان هوای مانیفولد ورودی، بر روی سطح داغ ساق سوپاپ مینشینند.
روغن تبخیر شده پس از تراکم مجدد روی سوپاپ، به شکل یک لایه چسبناک لاکی (Varnish) عمل کرده و تمامی ذرات کربنی و غبارهای ورودی را به دام میاندازد. از سوی دیگر، تبخیر مولکولهای سبک باعث غلیظ شدن روغن کارتر، افزایش ویسکوزیته و عدم پمپاژ مناسب در لحظه استارت سرد میشود که خود عامل تسریع فرسایش زنجیر تایم و یاتاقانها است.
نقش استانداردهای بینالمللی روانکارها در مهار دوده موتور GDI
به دلیل عوارض جانبی فوق، نهادهای مرجع نظیر انستیتو نفت آمریکا (API) استانداردهای سختگیرانهای را برای روانکارهای نسل جدید تعریف کردهاند. استاندارد API SP که در سال ۲۰۲۰ معرفی شد، تحولی بزرگ در فرمولاسیون روغنها ایجاد کرد. این روانکارها باید آزمونهای بسیار دقیقی را برای مهار دوده سوپاپ، جلوگیری از کشیدگی زنجیر تایم و کنترل پدیده مخرب پیشرس جرقهزنی در دور پایین (LSPI) پاس کنند.
پدیده LSPI یک احتراق غیرقابل کنترل و بسیار مخرب است که در موتورهای توربوشارژ پاشش مستقیم (TGDI) پیش از جرقه زدن شمع اتفاق میافتد. تحقیقات ثابت کرده است که ذرات داغ کربنی جدا شده از سوپاپها و یا قطرات روغن معلق حاوی غلظت بالای شویندههای کلسیمی، محرک اصلی این انفجار زودهنگام هستند. در روغنهای دارای تاییدیه API SP و دکسوس ۳ (dexos1™ Gen 3)، سهم مواد شوینده بر پایه کلسیم کاهش یافته و با مکملهای بر پایه منیزیم جایگزین شده است تا فرکانس وقوع LSPI تا ۹۰ درصد کاهش یابد.
تحلیل چالشهای کاهش دوده با روغن سبک در ترازوی ویسکوزیته و سایش
تمایل جهانی خودروسازان به کاهش گازهای گلخانهای (CO2) منجر به استفاده گسترده از روغنهای با ویسکوزیته فوقالعاده پایین مانند 0W-16 و 0W-20 شده است. فرضیه اولیه حاکی از آن است که این روانکارهای سبک اصطکاک هیدرودینامیکی را کاهش داده و مصرف سوخت را بهبود میبخشند. اما در مقابل، رابطه پیچیدهای بین فرضیه کاهش دوده با روغن سبک و استهلاک فیزیکی موتور وجود دارد.
روغنهای بسیار سبک به دلیل ویسکوزیته کم، به راحتی از کاسهنمد ساق سوپاپ عبور کرده و به سمت پورت ورودی سرازیر میشوند. اگر پایه این روغنها از پایههای با پایداری حرارتی پایین (مانند هیدروکرکهای معمولی گروه III) فرموله شده باشد، تبخیر سریعتر رخ داده و تشکیل لجن کربنی شدت مییابد. در نتیجه، برای کنترل رسوب، انتخاب یک روغن مخصوص موتور GDI تمام سنتتیک واقعی بر پایه پلیآلفااولفینها (PAO) یا استرها که دارای شاخص ویسکوزیته (VI) بالا و فراریت نوآک بسیار پایین (کمتر از ۱۰ درصد) باشند، غیرقابل جایگزین است.
برای ارزیابی دقیقتر پایداری این روانکارها، شاخص ویسکوزیته در دمای بالا و برش شدید (HTHS – High Temperature High Shear) مطرح میشود. شاخص HTHS نشاندهنده توانایی روغن در حفظ ضخامت فیلم محافظ در شرایط سخت کاری نظیر رینگهای پیستون و پینهای یاتاقان تحت فشار و دمای بالا (150∘C) است. کاهش بیش از حد HTHS برای دستیابی به مصرف سوخت کمتر، ممکن است پایداری فیلم روغن را به خطر انداخته و منجر به تماس فلز با فلز و فرسایش شدید قطعات گردد.

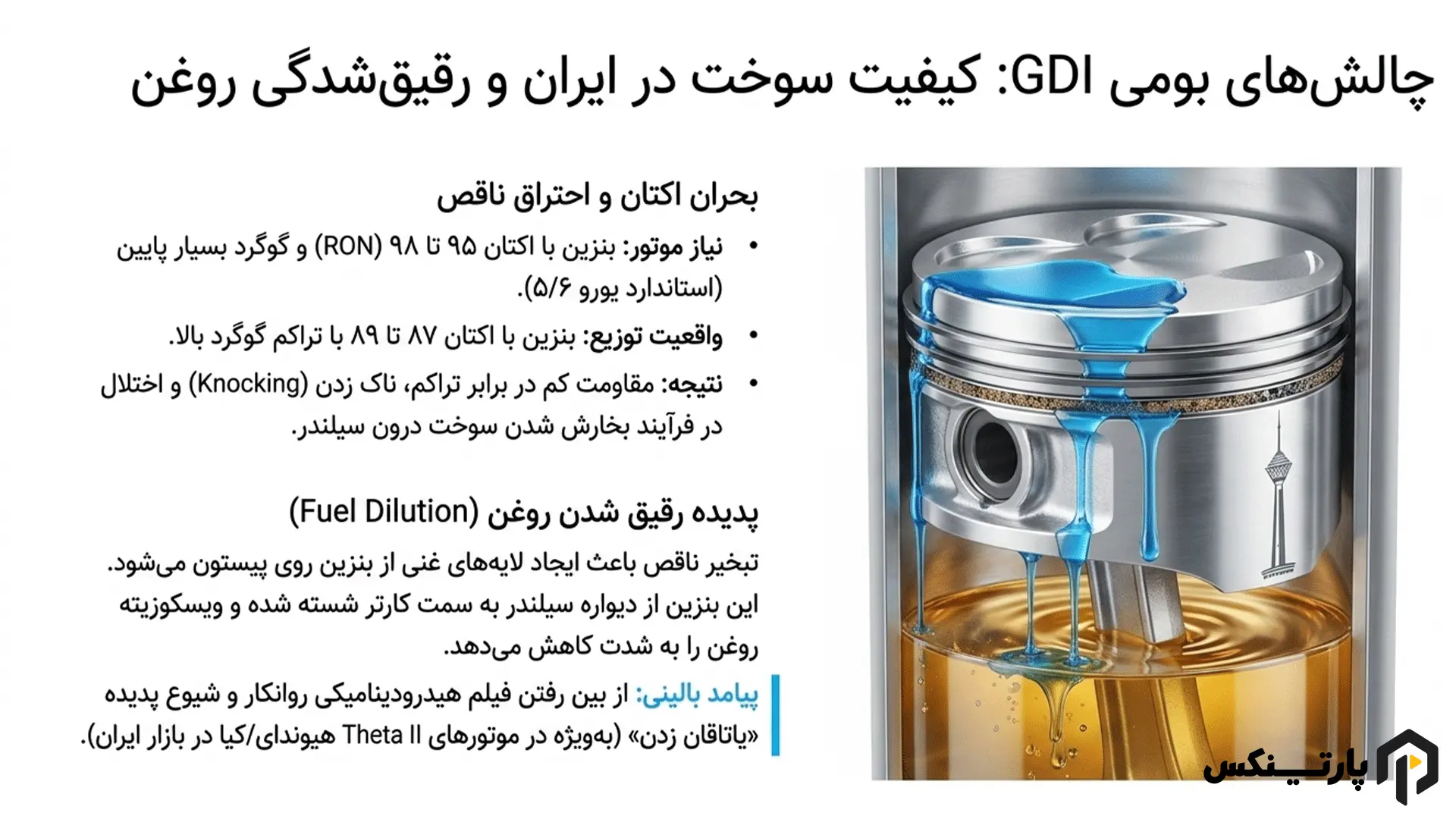

کیفیت سوخت ایران، بخارش شدن سوخت GDI و استهلاک قطعات
استفاده از فناوری تزریق مستقیم در بازار ایران با چالشهای فنی مضاعفی روبرو است. موتورهای مدرن وارداتی و مونتاژی (نظیر خانواده موتورهای چری تیگو، آریزو، جک S5، هیوندای سانتافه GDI و کیا اپتیما) برای عملکرد بهینه به بنزینی با عدد اکتان بالا (۹۵ تا ۹۸ RON) و میزان گوگرد بسیار پایین نیاز دارند. با این حال، بنزین توزیعشده معمولی در ایران دارای عدد اکتان پایینی (حدود ۸۷ تا ۸۹) است و غلظت گوگرد در آن فراتر از استانداردهای یورو ۵ و یورو ۶ قرار دارد.
در این حالت، بنزین تبخیر نشده از دیواره سیلندر به سمت کارتر شسته شده و ویسکوزیته روانکار را به شدت کاهش میدهد. این موضوع سبب میشود روغن روانکار خاصیت فیلم هیدرودینامیکی خود را از دست داده و موتور خودرو در معرض فرسایش شدید یاتاقانها قرار گیرد. این پدیده تحت عنوان بحران یاتاقان زدن در موتورهای تتای ۲ (Theta II) هیوندای و کیا در ایران بسیار شایع است.
راهنمای گامبهگام عیب یابی مشکلات GDI و شناسایی نشانههای بالینی رسوب
شناسایی به موقع کانونهای آلودگی کربنی، از تخریب فیزیکی موتور و سوختن کاتالیزور جلوگیری میکند. اجرای پروتکل عیب یابی مشکلات GDI مستلزم رویکردی چند مرحلهای به شرح زیر است:
۱. بررسی علائم بالینی رانندگی: رانندگان باید نسبت به لرزش غیرعادی پیشرانه در دور آرام (Rough Idle)، لرزش خفیف در هنگام شتابگیری و افت توان محسوس در مسیرهای سربالایی هوشیار باشند. ۲. پایش مصرف سوخت و نوسان دور موتور: نوسانهای نامنظم عقربه دور موتور به دلیل مسدود شدن مجرای هوای ورودی توسط دوده سوپاپ پدید میآید. ۳. تحلیل کدهای خطای OBD-II: استفاده از دستگاه دیاگ پیشرفته و بررسی پارامترهایی نظیر کدهای خطا ضروری است: * کدهای P0300 تا P0304 (خطای احتراق ناقص یا Misfire در سیلندرهای مختلف به دلیل توزیع نامتوازن هوا). * کدهای P0190 و P0193 (نوسان فشار یا خرابی سنسور ریل سوخت فشار بالا ناشی از تجمع رسوبات ذغالی روی نوک انژکتور). ۴. تصویربرداری آندوسکوپی (Borescope Testing): دقیقترین روش غیرمخرب، باز کردن شمعها یا منیفولد ورودی و فرستادن یک دوربین فیبر نوری باریک به پشت سوپاپها جهت ارزیابی ضخامت و سختی ذغالهای کربنی است.
مقایسه کاربردی راه های تمیز نگه داشتن سوپاپّها در پیشرانههای مدرن
بسیاری از رانندگان به دلیل عدم آگاهی از ساختار موتورهای GDI، هزینههای بیهودهای را برای خرید مکملهای پاککننده باک پرداخت میکنند. برای درک اثربخشی، جدول زیر انواع راه های تمیز نگه داشتن سوپاپّها را مقایسه میکند:
| روش پاکسازی و تمیزکاری | مکانیسم عملکرد | میزان اثربخشی روی سوپاپ GDI | ریسکها و خطرات جانبی | بازه زمانی پیشنهادی |
|---|---|---|---|---|
| والنات بلستینگ (Walnut Blasting)[cite: 1, 13] | شلیک تحت فشار ذرات خردشده پوست گردو به مجرای ورودی | ۱۰۰٪ (بازگرداندن سطح سوپاپ به حالت کارخانهای) | صفر (پوست گردو نرمتر از آلومینیوم سرسیلندر است) | هر ۴۰,۰۰۰ تا ۵۰,۰۰۰ کیلومتر |
| اسپریهای شیمیایی مانیفولد (Intake Cleaners)[cite: 1, 9] | حلالهای مایع پاشیدهشده به دهانه دریچه گاز در حال کارکرد موتور | متوسط (تنها رسوبات نرم و سطحی را پاک میکند) | متوسط (احتمال کنده شدن تکههای بزرگ کربن و صدمه به توربین توربو) | هر ۱۵,۰۰۰ کیلومتر |
| مکملهای شوینده داخل باک (PEA Additives)[cite: 6, 12] | حلالهای مبتنی بر پلیاترآمین مخلوطشده با بنزین باک | نزدیک به صفر (سوخت تماسی با پشت سوپاپ ندارد) | بسیار کم (در صورت کیفیت نامناسب باعث چسبندگی انژکتور میشود) | هر ۵,۰۰۰ کیلومتر (تنها جهت پاکسازی انژکتور و تاج پیستون) |
اشتباهات تجربی رایج و توصیههای طلایی متخصصین
تکیه بر بنزین سوپر بدون استفاده از مکملهای تخصصی: بسیاری از رانندگان تصور میکنند بنزین سوپر حلال تمامی مشکلات است. بنزین سوپر عدد اکتان بالایی دارد اما فاقد ادتیوهای پیشرفته پاککننده به میزان کافی است.
استفاده از روغنهای معدنی سنتی (Mineral Oil): روغنهای ارزانقیمت معدنی به دلیل ساختار نامنظم مولکولی، فراریت نوآک بالایی داشته و سرعت رسوبگذاری را تا سه برابر افزایش میدهند.
انجام ندادن سرویسهای دورهای تا بروز خرابی کامل: رانندگی طولانیمدت با سوپاپهای پوشیده از دوده، در نهایت منجر به سوختن لبه سوپاپ (سوپاپسوزی) و هزینههای تعمیراتی گزاف باز کردن سرسیلندر میشود.
توصیه های فنی متخصصین
یک کیت فیلتر جذب روغن (Oil Catch Can) نصب کنید: این قطعه در مسیر خروجی سیستم PCV قرار گرفته و بخارات داغ روغن را پیش از ورود به مانیفولد خنک و مایع میکند.
تنها روغنهای با تاییدیه API SP و کاملاً سینتتیک مصرف کنید: در تداوم ارتباط روغن موتور و رسوبات GDI، انتخاب روانکارهای تمام سنتتیک با پایداری حرارتی تاییدشده، از تشکیل هسته اولیه رسوبات جلوگیری میکند.
از اکتان بوسترهای مرغوب بدون ترکیبات فلزی استفاده کنید: افزایش مقاومت خودبهخودی سوخت با اکتان بوسترهای فاقد سرب و فروسن، فرآیند احتراق را منظم کرده و دوده خروجی را کاهش میدهد.
جدول مقایسه پارامترهای فنی انواع روغن موتور و سیستمهای سوخترسانی
برای راهنمایی دقیقتر خریداران و مالکان، جدول مقایسهای مشخصات کیفی روغنهای مختلف موجود در بازار بر اساس آزمونهای استاندارد تدوین شده است:
| برند و شاخص روغن | ویسکوزیته استاندارد | فراریت نوآک (ASTM D5800) | تاییدیه استاندارد ضد LSPI | مناسب برای خودروهای GDI/TGDI |
|---|---|---|---|---|
| روغنهای تمام سنتتیک رده بالا (PAO Base)[cite: 18, 39] | 5W-30 / 0W-20 | ۶٪ تا ۸٪ | بله (API SP / dexos1 Gen 3) | بسیار عالی (مقاومت بالا در ترافیک و حرارت تابستان) |
| روغنهای هیدروکربن سنتتیک متوسط[cite: 18] | 5W-30 / 5W-40 | ۱۱٪ تا ۱۳٪ | بله (API SP / GF-6A) | خوب (بازه تعویض توصیه شده ۵۰۰۰ کیلومتر) |
| روغنهای نیمهسنتتیک و معمولی[cite: 11, 19] | 10W-40 / 20W-50 | ۱۵٪ تا ۲۰٪ | خیر (استانداردهای قدیمی API SN/SL) | نامناسب (تولید شدید رسوب سوپاپ و محرک LSPI) |
نتیجهگیری و جمعبندی بحران دوده در موتورهای GDI
در یک جمعبندی کلی، میتوان دریافت که مقابله با تجمع دوده در موتورهای GDI مستلزم یک استراتژی نگهداری آگاهانه و چندبعدی است. پاشش مستقیم سوخت راندمان خیرهکنندهای ارائه میدهد اما به دلیل عدم شستوشوی طبیعی سوپاپها، حساسیت موتور را نسبت به کیفیت روغن و پایداری حرارتی آن صدچندان میکند. با انتخاب روانکارهای تمام سنتتیک استاندارد بر پایه PAO که فراریت نوآک ناچیزی دارند، استفاده از اکتان بوسترهای مرغوب برای تضمین احتراق کامل و انجام منظم سرویس تخصصی والنات بلستینگ، مالکان خودروهای مدرن میتوانند راندمان کارخانهای پیشرانه خود را حفظ کرده و از بروز آسیبهای مکانیکی پرهزینه جلوگیری نمایند.
پرسشهای متداول در رابطه با بحران دوده در موتورهای GDI
در موتورهای قدیمی، انژکتور بنزین را پشت سوپاپهای ورودی اسپری میکرد که سبب شسته شدن مداوم ذرات روغن و دوده میشد. در موتورهای GDI به دلیل پاشش مستقیم بنزین به درون سیلندر، سوپاپهای هوا خشک مانده و بستری برای تجمع لایههای کربنی سخت میشوند
بله، این شاخص حیاتیترین پارامتر است. موتورهای توربوشارژ GDI چینی دمای کاری بسیار بالایی دارند. روغنی با شاخص NOACK کمتر از ۱۰ درصد انتخاب کنید تا میزان تبخیر روانکار و عبور آن از مسیر PCV به سمت سوپاپها به حداقل برسد.
در این روش، با باز کردن مانیفولد ورودی، ذرات خردشده پوست گردو با فشار باد به پشت سوپاپها پاشیده میشوند. این ذرات بدون آسیب زدن به آلیاژ فلزی سرسیلندر، دوده و کربنهای سخت پختهشده را به طور کامل پودر کرده و از بین میبرند.
افت محسوس شتاب خودرو، ریپ زدن و لرزش شدید موتور در دور آرام، افزایش مصرف سوخت، صدای چقچق (ناک زدن) در هنگام شتابگیری و روشن شدن چراغ چک با کدهای خطای احتراق ناقص از مهمترین علائم بالینی این عارضه هستند.
بله، اکتان بوسترهای باکیفیت و استاندارد با ارتقای پایداری احتراق بنزین در ترافیک شهری، از احتراق ناقص و خیس شدن دیواره سیلندر جلوگیری میکنند که این امر تولید دوده را به شدت کاهش میدهد.
