آموزش تنظیم نور چراغ اسپرت در خانه (روش تنظیم روی دیوار)

سیستم روشنایی خودرو یکی از مهم‌ترین عوامل ایمنی فعال و غیرفعال در رانندگی، به‌ویژه در شب است. با گسترش چراغ‌های اسپرت، لنزهای Bi-LED و هدلایت‌های پرقدرت، نیاز به آموزش صحیح تنظیم نور چراغ اسپرت بیش از گذشته احساس می‌شود. پارتینکس به‌عنوان مرجع تخصصی چراغ اسپرت در ایران تأکید دارد که حتی بهترین تجهیزات روشنایی بدون کالیبراسیون دقیق، کارایی مؤثری نخواهند داشت. آمارها نشان می‌دهد رانندگی شبانه تا سه برابر خطرناک‌تر از روز است و تنظیم صحیح زاویه و توزیع نور می‌تواند تصادفات شبانه را تا ۲۰٪ کاهش دهد. این گزارش با بررسی روش تنظیم نور چراغ روی دیوار، به رانندگان کمک می‌کند تا در محیط خانگی، سیستم روشنایی خودرو را به‌صورت اصولی تنظیم کرده و ایمنی خود و دیگران را افزایش دهند

تحلیل آماری و مبانی ایمنی جاده‌ای در ارتباط با روشنایی

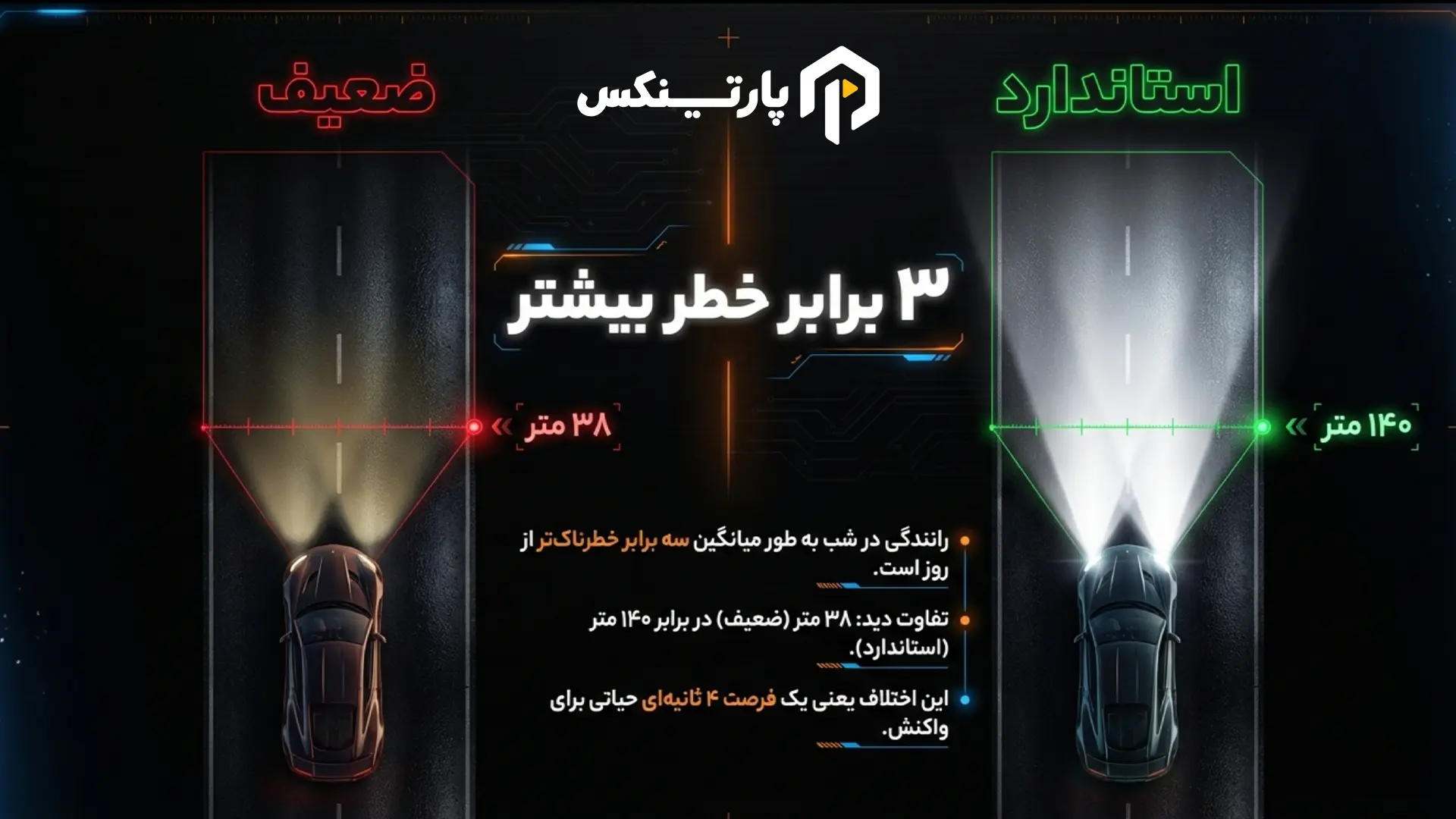

بررسی‌های انجام شده توسط موسسه بیمه برای ایمنی بزرگراه‌ها (IIHS) نشان می‌دهد که وسایل نقلیه مجهز به چراغ‌هایی با رتبه “خوب” (Good)، در مقایسه با وسایل نقلیه‌ای که چراغ‌های آن‌ها رتبه “ضعیف” (Poor) دریافت کرده‌اند، ۱۹ درصد کمتر در تصادفات شبانه تک‌وسیله‌ای و ۲۳ درصد کمتر در تصادفات با عابران پیاده در شب نقش دارند. این تفاوت معنادار، ناشی از مسافت دید است؛ جایی که اختلاف فاصله تابش از ۳۸ متر در چراغ‌های ضعیف تا ۱۴۰ متر در چراغ‌های استاندارد متغیر است که این موضوع به معنای ایجاد یک فرصت ۴ ثانیه‌ای حیاتی برای واکنش راننده به خطرات جاده‌ای است.

در ایران، طبق آمارهای پلیس راهور، نقص فنی خودروها عامل حدود ۱۳ درصد از کل تصادفات جاده‌ای است. بخش قابل توجهی از این نقص‌ها به سیستم روشنایی و تنظیم نبودن زاویه تابش باز می‌گردد. بر اساس داده‌های ستاد معاینه فنی تهران، حدود ۲۸ درصد از دلایل مردودی خودروها در مراجعات اول، به عیوب ظاهری و از جمله تنظیم نبودن چراغ‌ها مربوط می‌شود. این موضوع نشان‌دهنده اهمیت آموزش تنظیم نور چراغ اسپرت برای جلوگیری از جریمه‌های قانونی و ارتقای سطح ایمنی است.

مقایسه نرخ کاهش تصادفات بر اساس کیفیت تنظیم و عملکرد چراغ

نتایج این مطالعات که با استفاده از رگرسیون پواسون (Poisson regression) بر روی داده‌های پلیس انجام شده، تایید می‌کند که به ازای هر ۱۰ واحد کاهش دِمِریت (نقص فنی) در ارزیابی چراغ‌ها، نرخ تصادفات شبانه ۴.۶ درصد کاهش می‌یابد. این آمارها لزوم یادگیری این را که چگونه نور چراغ ماشین را تنظیم کنیم؟ بیش از پیش برجسته می‌سازد.

نور استاندارد چراغ جلو باید چگونه باشد؟

بسیاری از رانندگان با این پرسش مواجه هستند که نور استاندارد چراغ جلو باید چگونه باشد؟ پاسخ به این سوال ریشه در استانداردهای مهندسی نوری نظیر SAE J599 و ECE R48 دارد. یک الگوی نوری استاندارد باید دارای دو ویژگی کلیدی باشد: اول، تامین حداکثر میدان دید برای راننده و دوم، جلوگیری از خیرگی (Glare) برای رانندگان مقابل.

در سیستم‌های روشنایی مدرن، به ویژه در چراغ‌های اسپرت عرضه شده توسط پارتینکس، مفهوم “خط کات” (Cut-off line) بسیار حائز اهمیت است. خط کات، مرزی است که در بالای آن نوری وجود ندارد تا چشم راننده مقابل آزار نبیند و در پایین آن، نوری متمرکز و یکنواخت سطح جاده را روشن می‌کند. در چراغ‌های دارای لنز، این خط معمولاً به صورت یک الگوی “Z” یا “پله‌ای” (Step pattern) ظاهر می‌شود که در سمت چپ (مسیر راننده مقابل) پایین‌تر و در سمت راست (مسیر پیاده‌رو) بالاتر است.

مشخصات فنی الگوی نور استاندارد (پرتو پایین)

۱. خط افقی اصلی: لبه بالایی نور در سمت راننده باید با شیب مشخصی نسبت به خط تراز مرکزی قرار گیرد.

۲. نقطه شکست (Kink): نقطه‌ای که در آن نور به سمت راست شروع به صعود می‌کند تا تابلوهای راهنمایی و کنار جاده را روشن کند.

۳. شدت نور (Intensity): طبق پروتکل IIHS، دید در مسافتی که شدت نور به ۵ لوکس می‌رسد ارزیابی می‌شود.

۴. شیب (Slope): نور نباید کاملاً موازی با زمین باشد؛ بلکه باید دارای افتی بین ۱.۲ تا ۱.۵ درصد باشد تا در فواصل دور به جای آسمان، جاده را روشن کند.

زیرساخت‌های لازم برای تنظیم نور چراغ در خانه

پیش از شروع فرآیند عملی، آماده‌سازی خودرو و محیط بسیار حیاتی است. تنظیم نور چراغ در خانه نیازمند یک سطح کاملاً صاف و یک دیوار عمودی تراز است. هرگونه ناهمواری در سطح زمین یا کج بودن دیوار، تمام محاسبات زاویه‌ای را مختل خواهد کرد. پارتینکس توصیه می‌کند که تنظیمات در محیطی تاریک انجام شود تا مرزهای نور به وضوح قابل تشخیص باشند.

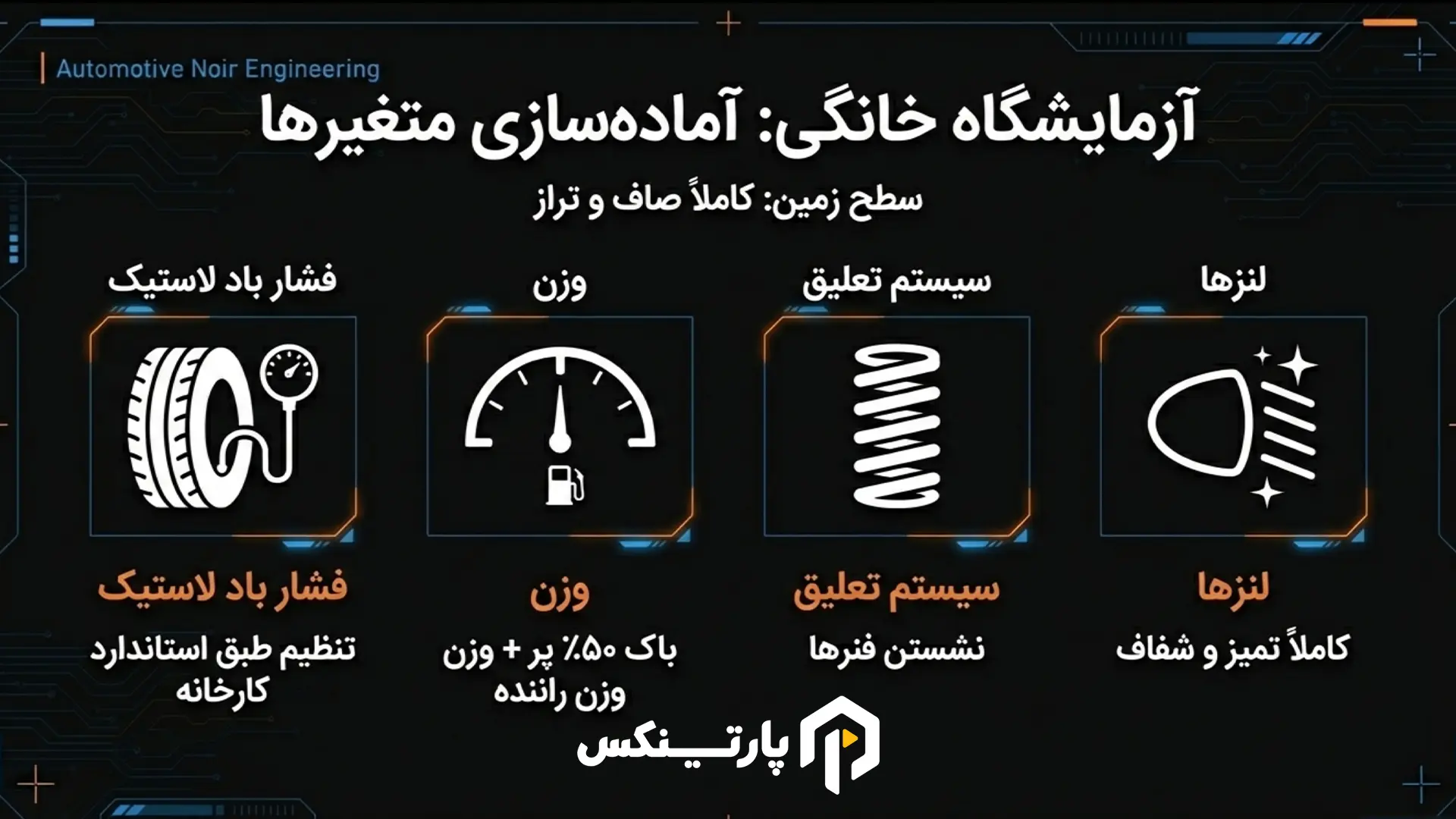

چک‌لیست آماده‌سازی خودرو پیش از تنظیم

• فشار باد لاستیک‌ها: باید مطابق با مقادیر استاندارد درج شده در دفترچه راهنمای خودرو باشد؛ چرا که کم‌بادی یا پربادی لاستیک‌ها ارتفاع چراغ را تغییر می‌دهد.
• بارگذاری خودرو: باک بنزین باید حداقل ۵۰ درصد پر باشد و ترجیحاً یک نفر در صندلی راننده بنشیند تا وزن خودرو در شرایط عادی رانندگی شبیه‌سازی شود.
• سیستم تعلیق: چندین بار جلوی خودرو را به پایین فشار داده و رها کنید تا کمک‌فنرها در حالت طبیعی خود قرار گیرند.
• تمیزی لنزها: هرگونه آلودگی روی طلق چراغ می‌تواند باعث پخش نور غیرمجاز و عدم تشخیص دقیق خط کات شود.

روش تنظیم نور چراغ اسپرت روی دیوار: گام به گام

این روش، دقیق‌ترین شیوه برای کالیبراسیون دستی چراغ‌ها است. در ادامه، مراحل فنی آموزش تنظیم نور چراغ اسپرت با استفاده از متدولوژی SAE J599 تشریح می‌گردد.

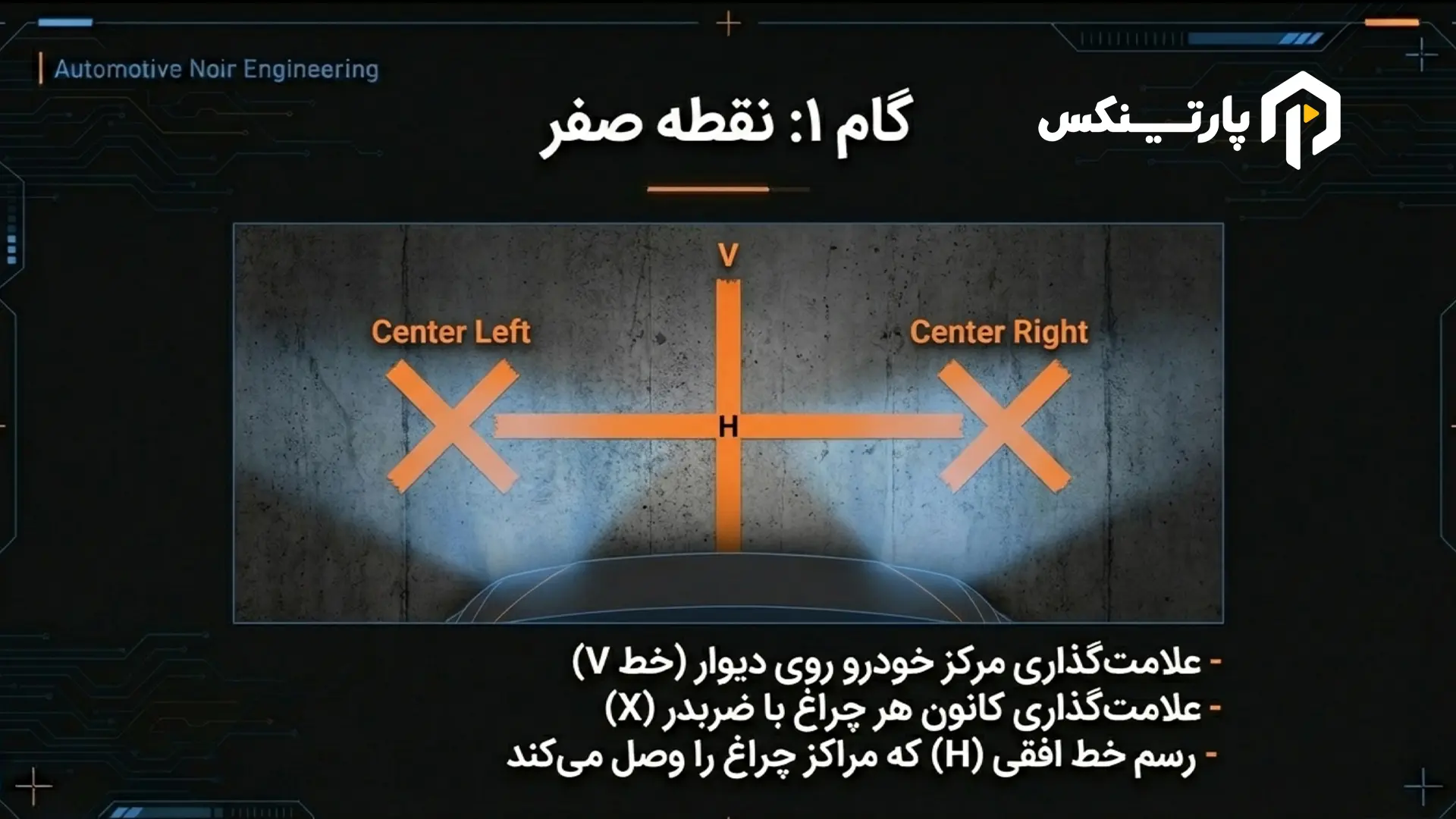

مرحله ۱: علامت‌گذاری نقاط مرجع (فواصل نزدیک)

ابتدا خودرو را به دیوار نزدیک کنید (فاصله کمتر از ۵۰ سانتی‌متر). چراغ‌های نور پایین را روشن کرده و مرکز کانون هر چراغ را با استفاده از نوار چسب روی دیوار به صورت یک علامتX مشخص کنید. سپس یک خط افقی که این دو نقطه را به هم متصل می‌کند رسم کنید. این خط به عنوان خط (Horizontal) شناخته می‌شود. همچنین، یک خط عمودی از وسط خودرو (روبروی آرم خودرو) روی دیوار رسم کنید که خط (Vertical) نامیده می‌شود.

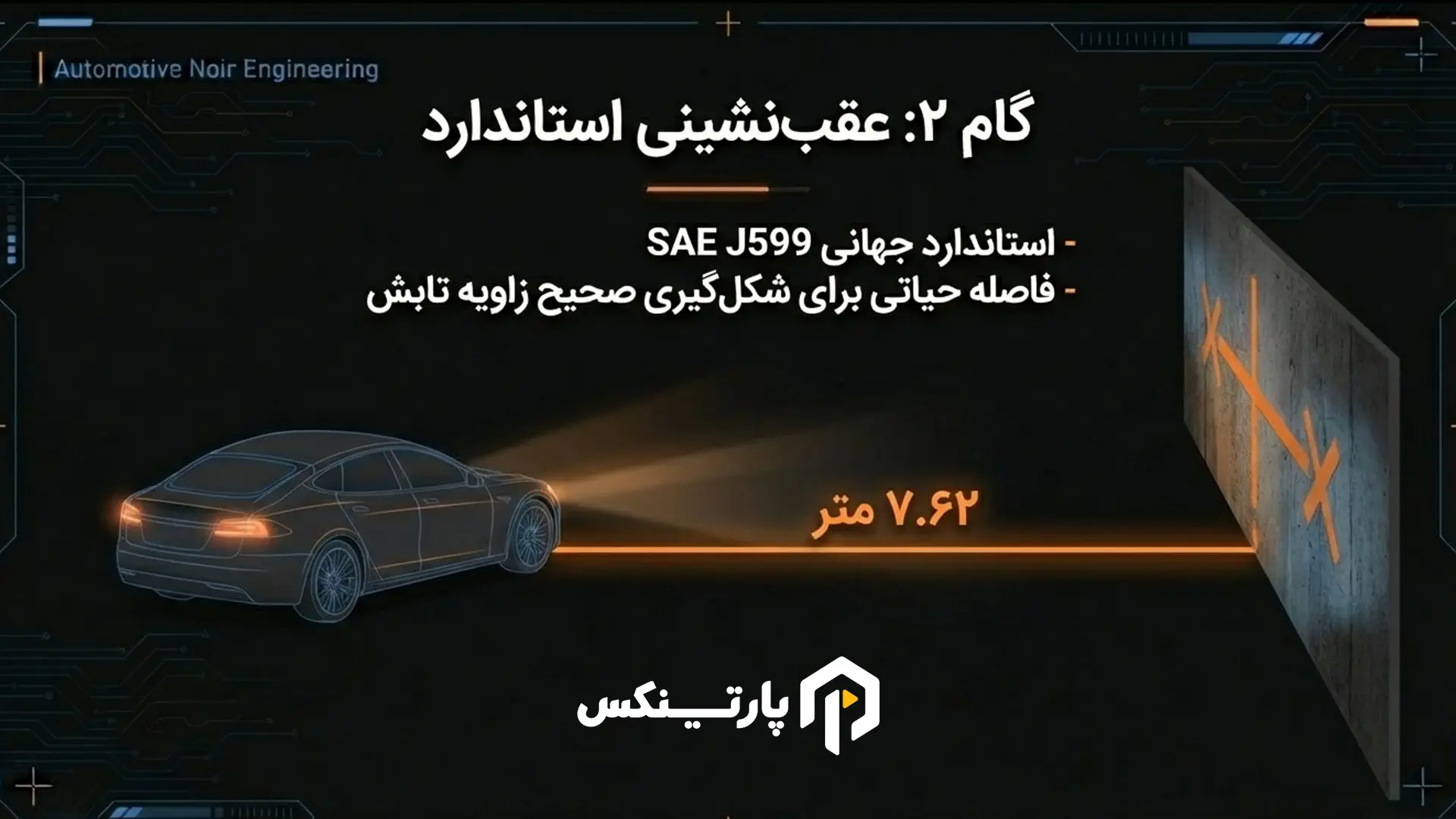

مرحله ۲: عقب‌نشینی استاندارد

حال باید خودرو را به عقب هدایت کنید. اما فاصله تنظیم چراغ روی دیوار چقدر است؟ در اکثر استانداردهای مرجع، این فاصله ۷.۶۲ متر (۲۵ فوت) تعیین شده است. برخی سازندگان خودرو نظیر تویوتا ممکن است فاصله ۳ متر یا ۱۰ متر را پیشنهاد دهند، اما فاصله ۷.۵ تا ۷.۶ متر به عنوان استاندارد جهانی برای تنظیم دستی پذیرفته شده است.

مرحله ۳: ترسیم خط هدف (Target Line)

پس از عقب بردن خودرو، باید یک خط جدید روی دیوار رسم کنید. این خط باید حدود ۵ تا ۱۰ سانتی‌متر پایین‌تر از خط $H$ اولیه باشد. این فاصله نشان‌دهنده شیب استاندارد است که باعث می‌شود نور پس از خروج از لنز، به جای پرتاب مستقیم، تمایل اندکی به سمت جاده داشته باشد. قانون طلایی این است که خط کات نور نباید از این خط هدف بالاتر برود.

آموزش تنظیم نور چراغ در جهت عمودی و افقی

پس از مشخص شدن خطوط مرجع، نوبت به تنظیمات مکانیکی می‌رسد. هر چراغ اسپرت معمولاً دارای دو پیچ تنظیم در پشت کاسه چراغ است؛ یکی برای محور عمودی و دیگری برای محور افقی.

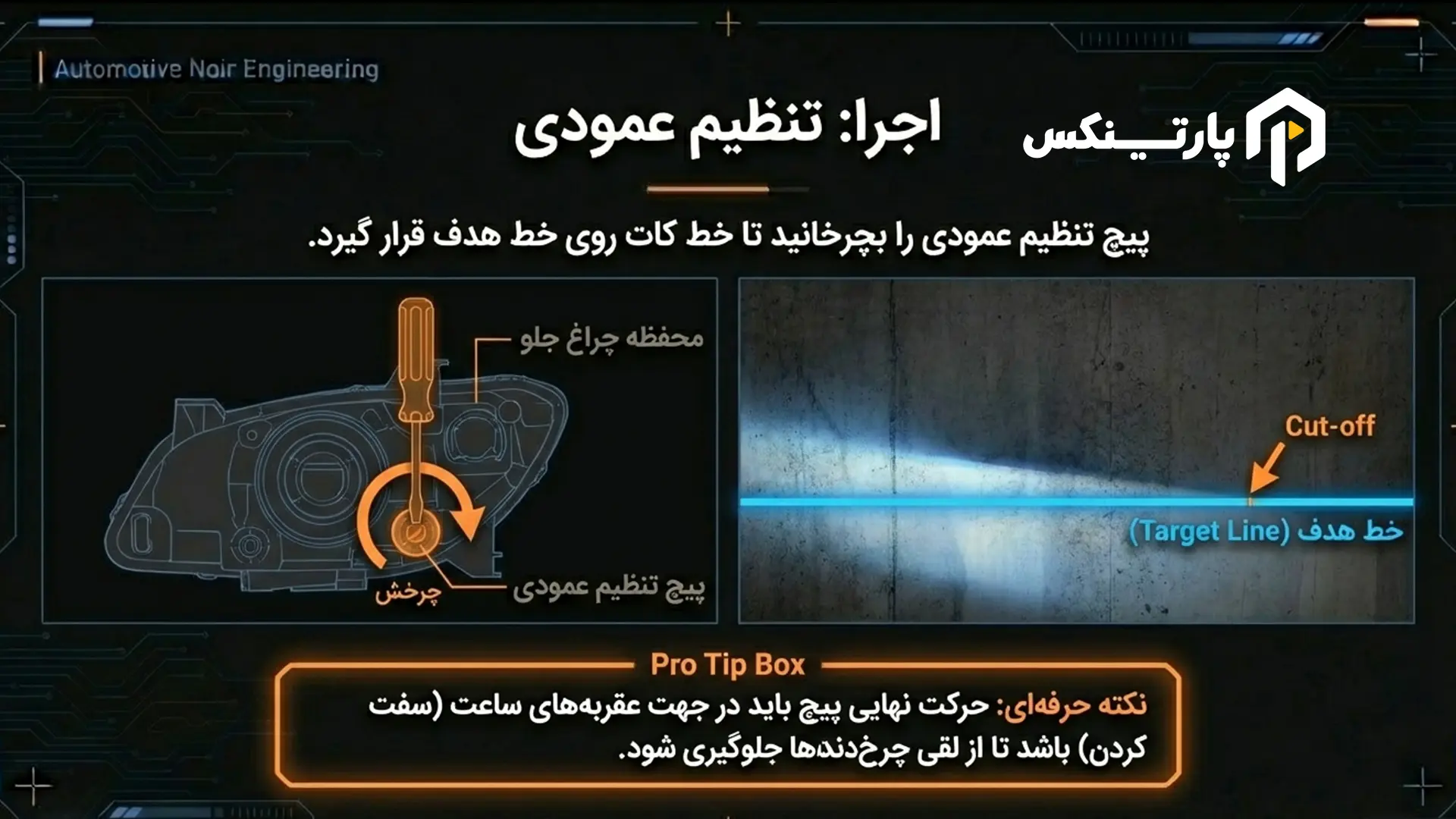

تنظیم عمودی (بالا بردن نور چراغ جلو)

در صورتی که احساس می‌کنید میدان دید شما کوتاه است، نیاز به بالا بردن نور چراغ جلو دارید. با استفاده از پیچ‌گوشتی، پیچ تنظیم عمودی را بچرخانید تا لبه فوقانی نور (Cut-off) دقیقاً بر روی خط هدف (خط پایینی) قرار گیرد. در چراغ‌های لنزدار اسپرت موجود در پارتینکس، این خط بسیار تیز و واضح است که تنظیم را آسان‌تر می‌کند.

نکته فنی: چرخاندن پیچ در جهت عقربه‌های ساعت معمولاً نور را بالا می‌برد، اما همیشه باید حرکت نهایی پیچ در جهت عقربه‌های ساعت باشد تا از لقی احتمالی در چرخ‌دنده‌های تنظیم جلوگیری شود.

تنظیم افقی

بسیاری از رانندگان تنظیم افقی را نادیده می‌گیرند، در حالی که این بخش برای تنظیم انحراف نور چراغ برای معاینه فنی بسیار حیاتی است. پیچ تنظیم افقی را طوری بچرخانید که نقطه “شکست نور” یا مرکز تمرکز پرتو، دقیقاً در مقابل علامت عمودی مرکز چراغ (که در مرحله اول روی دیوار زده بودید) قرار گیرد. بر اساس استانداردهای ایران، انحراف نور نباید بیش از ۲ درصد به سمت چپ باشد؛ زیرا باعث کوری موقت رانندگان لاین مقابل می‌شود.

محاسبات مهندسی و شیب مجاز (Slope)

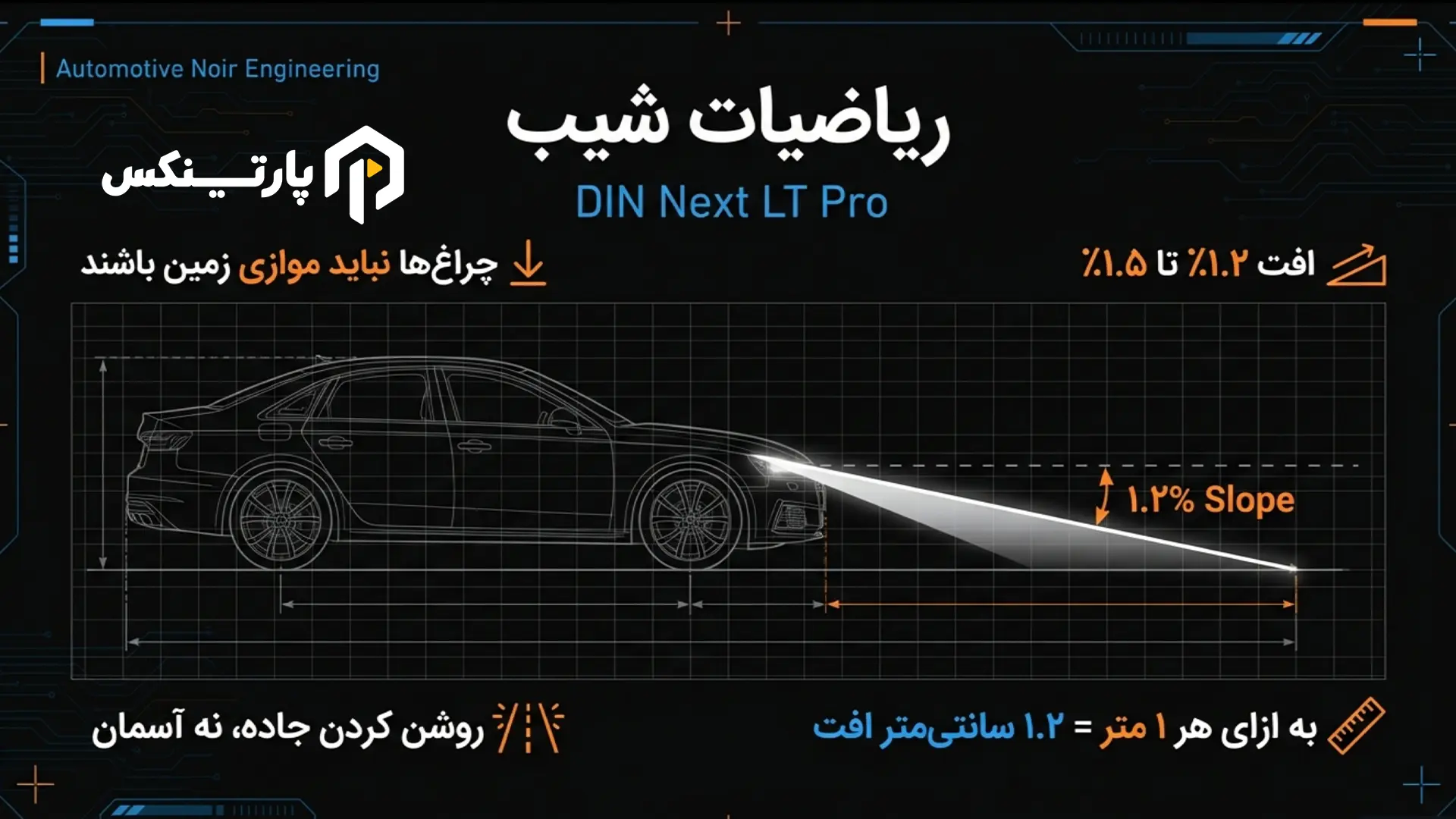

برای درک عمیق‌تر آموزش تنظیم نور چراغ اسپرت، باید با مفهوم درصد شیب آشنا شد. اکثر چراغ‌های استاندارد دارای یک عدد “Slope” بر روی بدنه خود هستند (مثلاً ۱.۲٪). این عدد به این معناست که به ازای هر ۱ متر عقب رفتن خودرو، نور باید ۱.۲ سانتی‌متر پایین‌تر بیاید.

فرمول محاسبه ارتفاع استاندارد نور روی دیوار

H_{target} = H_{center} – (D \times S)

که در آن:

• H_{target}: ارتفاع لبه نور روی دیوار در فاصله دور.
• H_{center}: ارتفاع مرکز چراغ از سطح زمین (در فاصله نزدیک).
• D: مسافت عقب‌نشینی خودرو از دیوار.
• S: درصد شیب درج شده روی چراغ (مثلاً ۰.۰۱۲ برای ۱.۲٪).

برای مثال، اگر در فاصله ۷.۶ متری قرار دارید و شیب چراغ خودرو ۱.۲٪ است، نور باید حدود ۹ سانتی‌متر پایین‌تر از مرکز چراغ قرار گیرد. رعایت این فرمول، دقیق‌ترین راه برای تضمین این است که نور شما همواره جاده را روشن می‌کند و نه آسمان را.

تنظیم انحراف نور چراغ برای معاینه فنی

عبور از تست‌های معاینه فنی یکی از دغدغه‌های اصلی دارندگان خودروهای اسپرت است. مراکز معاینه فنی از دستگاه‌های فوتومتریک پیشرفته برای اندازه‌گیری شدت و زاویه تابش استفاده می‌کنند. برای قبولی در این تست، چراغ‌های شما باید شرایط زیر را داشته باشند:

۱. عدم انحراف جانبی: انحراف افقی نباید از محدوده‌های مجاز (معمولاً ۱۲ متر در هر کیلومتر) فراتر رود.

۲. تقارن: شدت نور و رنگ هر دو چراغ باید یکسان باشد. استفاده از دو هدلایت با برندهای متفاوت یا دماهای رنگی (کلوین) مختلف باعث مردودی می‌شود.

۳. عدم خیرگی: اگر از لامپ‌های غیر استاندارد (مانند زنون بدون لنز) استفاده کنید که نور را به صورت غیرمنظم پخش می‌کنند، قطعاً رد خواهید شد.

مقایسه عملکرد هدلایت‌های تخصصی پارتینکس

چالش‌های رایج و راهکارهای فنی در تنظیم نور چراغ اسپرت

حتی با دانستن این که چگونه نور چراغ ماشین را تنظیم کنیم؟ ممکن است با مشکلاتی مواجه شوید. یکی از این چالش‌ها، تغییر ارتفاع خودرو به دلیل فرسودگی کمک‌فنرها است. اگر سیستم تعلیق خودرو تراز نباشد، یکی از چراغ‌ها همواره بالاتر از دیگری خواهد بود. همچنین، در خودروهایی که دارای کلید تنظیم ارتفاع نور داخل کابین هستند، حتماً پیش از تنظیم روی دیوار، کلید را روی عدد “۰” (حالت بدون بار) قرار دهید.

یکی دیگر از موارد مهم، دمای رنگ (کلوین) است. نورهای بیش از حد آبی (بالای ۶۵۰۰ کلوین) در شرایط بارانی و مه‌آلود، بازتاب شدیدی از ذرات معلق دارند و دید راننده را مختل می‌کنند. پارتینکس توصیه می‌کند برای تعادل میان زیبایی اسپرت و کارایی فنی، از هدلایت‌هایی با دمای رنگ ۵۰۰۰ تا ۶۰۰۰ کلوین استفاده کنید که بیشترین شباهت را به نور روز دارند.

نتیجه‌گیری و جمع‌بندی تخصصی

آموزش تنظیم نور چراغ اسپرت فراتر از یک تغییر ظاهری، یک مسئولیت اجتماعی و ایمنی است. با استفاده از روش تنظیم نور چراغ روی دیوار و رعایت فواصل استاندارد، می‌توانید کیفیت رانندگی خود را به سطح جدیدی ارتقا دهید. آمارها به وضوح نشان می‌دهند که تنظیم دقیق نور می‌تواند تفاوت بین یک تصادف مرگبار و یک سفر ایمن باشد.

نور استاندارد چراغ جلو باید چگونه باشد؟ نوری که جاده را به وضوح نشان دهد، از موانع در مسافت کافی خبر دهد و در عین حال، احترامی بصری برای سایر رانندگان قائل شود. با رعایت اصول ذکر شده در این گزارش، خودروی اسپرت شما نه تنها در ظاهر، بلکه در عملکرد فنی نیز متمایز و حرفه‌ای خواهد بود.
