آموزش نصب مانیتور خودرو (راهنمای تصویری)
در دههی اخیر، کابین خودرو از یک فضای صرفاً کاربردی برای رانندگی، به یک مرکز فرماندهی هوشمند و سرگرمی تبدیل شده است. قلب این تحول، جایگزینی رادیوهای ساده (Single-DIN) با مانیتورهای چندرسانهای پیشرفته، به ویژه مانیتورهای اندرویدی است. این ارتقا دیگر یک اقدام لوکس و تجملاتی نیست، بلکه برای رانندگان امروزی که به ناوبری دقیق (GPS)، افزایش ایمنی (دوربین دنده عقب) و دسترسی به مدیا وابستهاند، به یک ضرورت بدل شده است.این مقاله، یک آموزش نصب مانیتور خودرو (راهنمای تصویری) است.
هدف ما ارائهی یک راهنمای فنی جامع است که نه تنها مراحل نصب مانیتور فابریک ماشین را به صورت گام به گام و تصویری تشریح میکند، بلکه به عمیقترین و فنیترین بخش کار، یعنی سیم کشی مانیتور ماشین و رمزگشایی رنگ بندی سیم های مانیتور خودرو میپردازد. چه یک کاربر علاقهمند به پروژههای DIY (انجام-توسط-خود) باشید یا یک نصاب نیمهحرفهای، این راهنما مرجع شما خواهد بود.
یک نکته کلیدی که در همین ابتدا باید به آن اشاره کنیم و برگرفته از تجربه متخصصان این حوزه است، کاهش اضطراب شما در مورد انتخاب دستگاه است. برخلاف تصور عمومی، تقریباً تمام مانیتورهای اندروید، چه در سایز ۷ اینچ، ۹ اینچ یا ۱۱ اینچ، از نظر اتصالات پشتی کاملاً یکسان هستند. کلیه کابلهای برق، سوکتهای اتصالات، سیم آنتن GPS، اتصالات USB و حتی ورودی دوربین دنده عقب در این دستگاهها از یک استاندارد واحد پیروی میکنند. این بدان معناست که پیچیدگی اصلی نه در مانیتوری که میخرید، بلکه در تطبیق آن با خودروی شماست؛ چالشی که در این مقاله به طور کامل آن را حل خواهیم کرد.
گام 1: ابزار نصب مانیتور و چکلیست ایمنی
قبل از پاسخ به سوال «چگونه مانیتور ماشین را نصب کنیم؟»، باید اطمینان حاصل کنیم که برای یک فرآیند نصب ایمن، تمیز و بدون آسیب، کاملاً آمادهاید. موفقیت در آموزش نصب مانیتور خودرو به همان اندازه که به دانش فنی بستگی دارد، به داشتن ابزار نصب مانیتور مناسب نیز وابسته است. ابزار دمونتاژ (قابگیر پلاستیکی): این مجموعه ابزار، حیاتیترین بخش برای حفظ سلامت داشبورد شماست. استفاده از پیچگوشتی فلزی یا چاقو برای باز کردن قابهای پلاستیکی داشبورد، گرانترین و جبرانناپذیرترین اشتباه یک مبتدی است.
این ابزارها به پلاستیک فشرده و رنگشدهی داشبورد آسیب دائمی وارد میکنند. ابزار فنی: مجموعه پیچگوشتی (چهارسو و دوسو)، سیمچین، سیملختکن و انبردست باریک. ابزار تست (اجباری): مولتیمتر دیجیتال. این ابزار برای نصب دستی (بدون سوکت فابریک) اختیاری نیست، اجباری است. اعتماد کورکورانه به رنگ سیمها در خودروهای مختلف، به ویژه خودروهای داخلی، میتواند منجر به اتصالی، سوختن فیوز یا آسیب جدی به مانیتور جدید شود. مولتیمتر تنها راه قطعی برای یافتن برق دائم (B+ Battery)، برق سوییچ (ACC) و اتصال بدنه (GND) است. ملزومات اتصال: نوار چسب برق (لنت برق) با کیفیت بالا و مقاوم در برابر حرارت و بستهای کمربندی پلاستیکی کوچک برای مدیریت و دستهبندی سیمها.
قطع کردن باتری خودرو
قبل از باز کردن اولین پیچ یا خار، کاپوت را باز کرده و بست منفی (کابل سیاه رنگ) را از قطب منفی باتری خودرو جدا کنید.
این اقدام ساده، پیشگیری از یک فاجعهی بالقوه است. سیستم برق خودرو حتی با ولتاژ ۱۲ ولت، میتواند خطرساز باشد. لمس تصادفی یک سیم برق دائم (مانند سیم زرد B+) به بدنه فلزی و شاسی داشبورد (که همان اتصال منفی است) میتواند زنجیرهای از اتفاقات ناگوار را رقم بزند:
- ایجاد جرقه و سوختن فیوز: در خوشبینانهترین حالت، فیوز مربوط به سیستم صوتی در جعبه فیوز میسوزد.
- آسیب به ECU یا BSI: در خودروهای مدرن، سیستم برق بسیار حساس است. یک اتصالی کوتاه میتواند به ماژولهای کامپیوتری گرانقیمت خودرو مانند ECU (واحد کنترل موتور) یا BSI (رابط سیستم داخلی) آسیب بزند.
- سوختن مانیتور: مانیتور جدید شما ممکن است قبل از اینکه حتی یک بار روشن شود، در اثر این اتصالی بسوزد.
- خطای ایربگ: در بسیاری از خودروها، سیمکشی ایربگ از نزدیکی کنسول مرکزی عبور میکند. کار کردن با برق متصل میتواند منجر به ثبت خطای ایربگ شود که پاک کردن آن نیازمند دستگاه دیاگ است.
بنابراین، همواره اولین قدم در آموزش نصب مانیتور خودرو، قطع کامل برق باتری است.

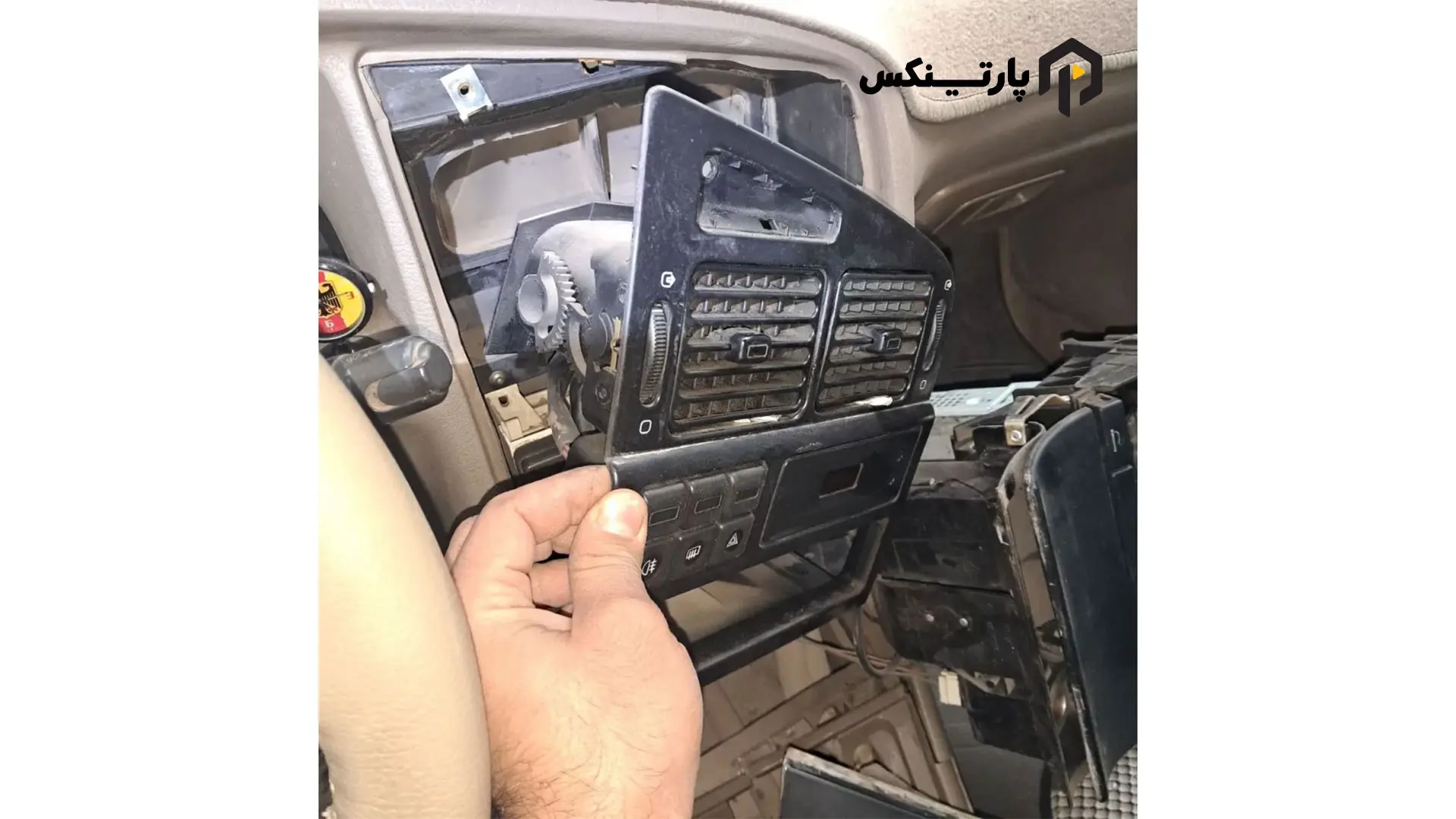

گام 2: دمونتاژ و خارج کردن ضبط فابریک
اکنون که ایمنی برقرار است، مراحل نصب مانیتور فابریک ماشین رسماً با باز کردن سیستم فعلی آغاز میشود. این مرحله نیازمند دقت و حوصله است.
- بررسی سازگاری: در ابتدا، مطمئن شوید که “قاب مانیتور” جدیدی که تهیه کردهاید (مثلاً برای پژو پارس داشبورد جدید) و خود مانیتور (مثلاً سایز ۹ اینچ) دقیقاً برای مدل و سال خودروی شما طراحی شده باشند.
- باز کردن قابهای داشبورد: با استفاده از ابزار قابگیر پلاستیکی، به آرامی از درزهای قاب دور ضبط فابریک شروع کنید. با اهرم کردن ملایم، خارهای پلاستیکی یا فلزی را یک به یک آزاد کنید. این مرحله در هر خودرو متفاوت است. برای مثال، فرآیند باز کردن ضبط فابریک پژو ۲۰۶ که نیازمند ابزار سیمی مخصوص است، با باز کردن ضبط سمند یا پژو ۴۰۵ داشبورد جدید که با خارهای فشاری نگه داشته شده، کاملاً تفاوت دارد.
- خارج کردن یونیت قدیمی: پس از برداشتن قاب تزئینی، پیچهای نگهدارندهی ضبط قدیمی (معمولاً چهار پیچ چهارسو) را باز کنید. دستگاه را به آرامی و مستقیم به سمت بیرون بکشید.
- جدا کردن اتصالات: پشت دستگاه، با چند اتصال کلیدی روبرو خواهید شد:
- سوکت اصلی برق و بلندگوها: معمولاً یک سوکت بزرگ مستطیلی (اغلب از نوع ISO).
- کابل آنتن رادیو: یک کابل کواکسیال ضخیم با یک فیش گرد.
در برخی خودروها ممکن است سوکتهای جداگانهای برای کنترل فرمان فابریک یا چنجر CD وجود داشته باشد.همه اتصالات را با فشردن ضامن آنها، به آرامی جدا کنید.

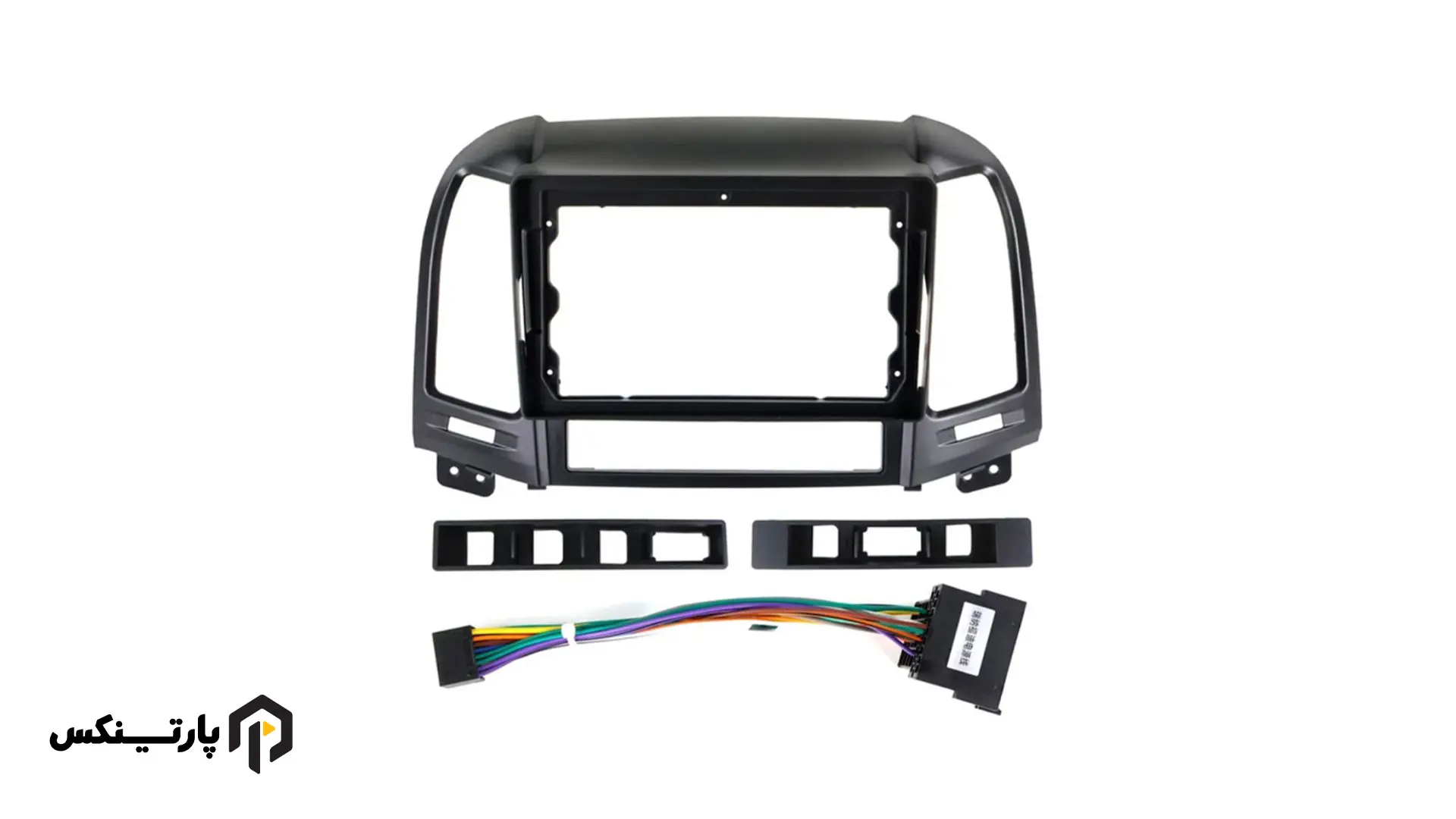

گام ۳: آموزش نصب سوکت فابریک مانیتور (روش پیشنهادی)
این بخش، سادهترین و در عین حال اصولیترین پاسخ به پرسش «چگونه مانیتور ماشین را نصب کنیم؟» را در بر دارد. همان روشی که در متون آموزشی تخصصی و توصیههای رسمی متخصصان نصب سیستمهای صوتی و تصویری خودرو بر آن تأکید میشود.
متخصصان نصب همواره یادآور میشوند:
«هر خودرویی، بسته به مدل و برند آن، همراه با قابی که شما تهیه میکنید ممکن است دارای یک سوکت فابریک باشد. در این حالت، شما به هیچ سیمکشی اضافی نیاز ندارید؛ تنها کافی است سوکت فابریک را به سوکت اصلی خودرو متصل کنید و اتصال را کامل نمایید.»
این قطعهی مهم که در بازار با نام سوکت فابریک شناخته میشود، گاهی با عناوینی مانند هارنس (Harness) یا آداپتور فابریک نیز معرفی میگردد. در واقع، این آداپتور نقش یک واسط ایمن و استاندارد میان سیستم برقی خودرو و مانیتور جدید شما را ایفا میکند.
یک سر این آداپتور به سوکت اصلی خودرو همان سوکتی که در مرحلهی جداسازی ضبط فابریک از داشبورد جدا کردهاید – متصل میشود. سر دیگر آن نیز دقیقاً با سوکت استاندارد مانیتور اندروید جدید شما همخوانی دارد و بدون نیاز به بریدن یا لختکردن هیچ سیمی، ارتباطی ایمن و تمیز را برقرار میسازد.
استفاده از سوکت فابریک نه تنها فرآیند نصب را سریعتر و سادهتر میکند، بلکه از بروز مشکلاتی چون اتصال کوتاه، سوختن فیوز، آسیب به سیستم برق خودرو و حتی ابطال گارانتی مانیتور جلوگیری خواهد کرد. این روش، دقیقاً همان روشی است که توسط حرفهایترین نصابان خودرو به عنوان تنها روش اصولی و بدونریسک نصب مانیتور توصیه میشود.
مزایای استفاده از سوکت فابریک:
- نصب Plug-and-Play: این روش دقیقاً برای جلوگیری از ورود به بخش پیچیدهی بعدی (سیمکشی دستی) طراحی شده است.
- بدون نیاز به برش سیم: شما نیاز به هیچگونه “سیم کشی مانیتور ماشین” به صورت دستی، برش سیم، یا استفاده از چسب برق نخواهید داشت.
- حفظ گارانتی خودرو: از آنجایی که هیچ تغییری در سیمکشی فابریک خودرو ایجاد نمیشود، گارانتی سیستم برق خودرو به طور کامل حفظ میگردد.
- سرعت و دقت: تمام اتصالات پیچیده شامل برق دائم، برق سوییچ، اتصال بدنه، هر چهار بلندگو و حتی سیمهای کنترل فرمان، به صورت خودکار و صحیح برقرار میشوند.
- جلوگیری از خطای انسانی: احتمال جابجا زدن سیمها (که شایعترین علت سوختن مانیتور یا پریدن حافظه است) به صفر میرسد.
این روش، بهترین متد برای مراحل نصب مانیتور فابریک ماشین برای ۹۹ درصد کاربران و حتی نصابان حرفهای است.

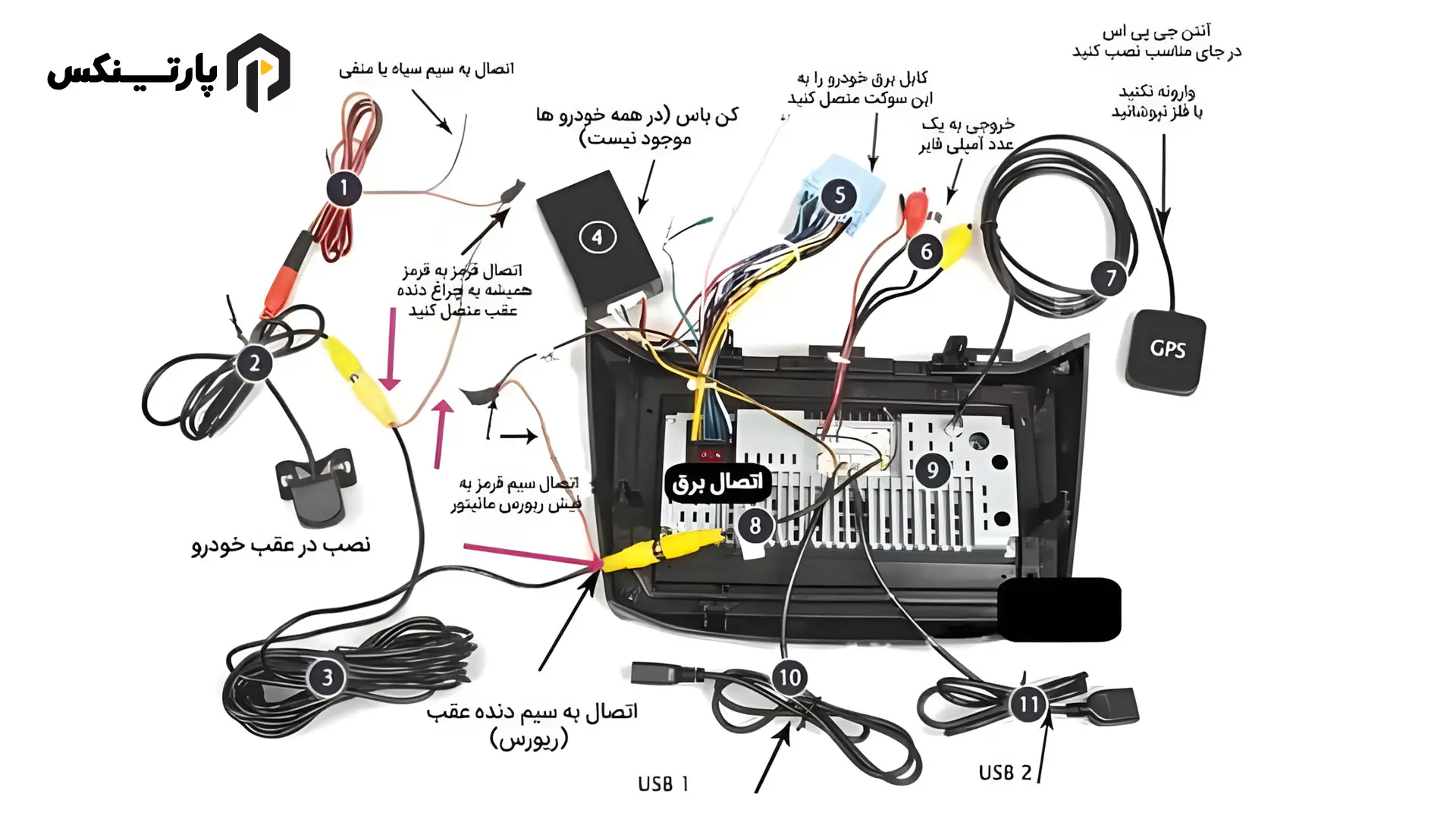

گام ۴: راهنمای تخصصی سیم کشی مانیتور ماشین
این بخش برای زمانی است که شما سوکت فابریک در اختیار ندارید یا در حال نصب مانیتور روی یک خودروی قدیمی یا خاص هستید. اینجا، آموزش نصب مانیتور خودرو وارد فاز تخصصی میشود.
هشدار: اگر در این زمینه تخصص ندارید، اکیداً توصیه میشود این کار را به یک متخصص بسپارید.
در این مرحله، شما باید سیمهای دسته سیم مانیتور جدید را تک به تک به سیمهای مربوطه در دسته سیم خودرو متصل کنید. در اینجا دو قانون طلایی وجود دارد:
- قانون اول (اعتماد به مولتیمتر): هرگز به رنگ سیمهای خودرو اعتماد نکنید. رنگبندی در خودروهای مختلف (حتی در مدلهای مختلف یک کارخانه) میتواند متفاوت باشد. همیشه با مولتیمتر خود، برق دائم (+۱۲ ولت)، برق سوییچ (ACC) و اتصال بدنه (GND) را در دسته سیم خودرو پیدا کنید.
- قانون دوم (اعتماد به استاندارد ISO): خوشبختانه، مانیتورهای اندرویدی جدید تقریباً همگی از یک استاندارد رنگبندی بینالمللی (ISO) پیروی میکنند. راهنمای زیر، نقشه جامع رنگ بندی سیم های مانیتور خودرو بر اساس این استاندارد است.
نقشه جامع “رنگ بندی سیم های مانیتور خودرو” (استاندارد ISO)
این جدول به عنوان مرجع فنی شما برای نصب مانیتور اندروید عمل میکند و اطلاعات پراکنده از منابع مختلف را یکپارچه میسازد.
| ردیف | سیم (برچسب) | رنگ استاندارد (ISO) | عملکرد و توضیحات فنی |
| ۱ | B+ / BAT / Memory | زرد (Yellow) | برق دائم (+۱۲ ولت): این سیم باید به برقی در خودرو وصل شود که همیشه (حتی با سوییچ بسته) فعال است. وظیفه آن حفظ حافظه مانیتور (تنظیمات، ساعت، ایستگاههای رادیویی) است. |
| ۲ | ACC / Switched | قرمز (Red) | برق سوییچ (+۱۲ ولت): این سیم باید به برقی وصل شود که فقط هنگام باز بودن سوییچ (در حالت Accessory یا On) فعال میشود. این سیم فرمان روشن و خاموش شدن مانیتور را صادر میکند. |
| ۳ | GND / Ground | مشکی (Black) | اتصال بدنه (منفی): به بدنه فلزی خودرو (یک پیچ متصل به شاسی) یا سیم منفی اصلی در دسته سیم خودرو متصل میشود. اتصال ضعیف این سیم باعث ایجاد نویز در صدا و مشکلات عملکردی میشود. |
| ۴ | ILL / Illumination | نارنجی (Orange) | روشنایی (نور شب): به سیم مثبت (+) چراغهای کوچک (چراغ سکن) خودرو وصل میشود. هنگامی که چراغهای خودرو را روشن میکنید، این سیم ۱۲ ولت دریافت کرده و به مانیتور فرمان میدهد نور صفحه را برای رانندگی در شب کم کند (Dimmer). |
| ۵ | ANT / Power ANT | آبی (Blue) | برق آنتن (رادیو): یک خروجی ۱۲ ولت که فقط زمانی که منبع مانیتور روی رادیو (Tuner) تنظیم است، فعال میشود. برای آنتنهای برقی قدیمی یا فعالسازی بوستر آنتن. |
| ۶ | AMP / Remote | آبی با خط سفید (Blue/White) | ریموت آمپلیفایر: یک خروجی ۱۲ ولت که هر زمان مانیتور روشن است، فعال میشود. برای ارسال فرمان روشن شدن به آمپلیفایرهای خارجی (سیستم صوتی). (نباید با سیم آبی خالی اشتباه گرفته شود). |
| ۷ | Speakers | (۴ جفت رنگی) | بلندگوها: سیمهای اصلی صدا. در هر جفت، سیم ساده (تکرنگ) قطب مثبت (+) و سیم خطدار (رنگ مشابه با خط مشکی) قطب منفی (-) است: • سفید / سفید-مشکی: بلندگوی جلو-چپ (راننده) • خاکستری / خاکستری-مشکی: بلندگوی جلو-راست (شاگرد) • سبز / سبز-مشکی: بلندگوی عقب-چپ • بنفش / بنفش-مشکی: بلندگوی عقب-راست |
| ۸ | KEY 1 / KEY 2 | قهوهای / صورتی (یا متغیر) | کنترل فرمان (SWC): سیمهای ورودی برای خواندن سیگنال مقاومتی از دکمههای روی فرمان. (به بخش ۶ مراجعه کنید). |
| ۹ | BACK / REVERSE | نارنجی یا قهوهای | تریگر (تحریک) دوربین عقب: سیم ورودی سیگنال. این سیم منتظر دریافت یک سیگنال +۱۲ ولت است تا به مانیتور بفهماند که خودرو در حالت دنده عقب قرار گرفته و باید تصویر دوربین را نمایش دهد. |
گام 5: آموزش اتصال سیم دوربین دنده عقب به مانیتور
این بخش، پیچیدهترین و حساسترین مرحله در فرآیند نصب مانیتور خودرو است؛ بخشی که بسیاری از افراد مبتدی معمولاً در آن دچار خطا یا سردرگمی میشوند. در این فصل، بر اساس توضیحات دقیق متخصصان و با تکیه بر دیاگرامهای استاندارد نصب، مدرنترین و سادهترین روش اتصال دوربین دنده عقب به مانیتور را گامبهگام توضیح میدهیم.
در سالهای گذشته، برای فعالسازی تصویر دوربین دنده عقب روی مانیتور، لازم بود یک سیم برق مجزا از بخش عقب خودرو تا قسمت جلو (محل مانیتور) کشیده شود. این روش نهتنها زمانبر و پرزحمت بود، بلکه در بسیاری از موارد باعث بروز مشکلاتی مانند تداخل سیگنال یا قطعی اتصال میشد.
اما امروزه، کیتهای مدرن دوربین دنده عقب این مشکل را بهطور کامل برطرف کردهاند.
این دو سیم قرمز ظریف که در دو انتهای کابل زرد RCA تعبیه شدهاند، در واقع سیمهای تریگر (Trigger) یا همان سیمهای سیگنال هستند. نقش این سیمها انتقال فرمان فعالسازی تصویر به مانیتور است؛ یعنی به محض قرار دادن خودرو در وضعیت دنده عقب، جریان الکتریکی از چراغ دنده عقب به این سیم منتقل شده و سیگنال نمایش تصویر را به مانیتور میفرستد.
به این ترتیب، دیگر نیازی به کشیدن سیمهای اضافی یا انجام اتصالات پیچیده نیست. کافی است یکی از سیمهای قرمز را در عقب خودرو به برق چراغ دنده عقب وصل کنید و سیم قرمز دیگر را در جلو به ورودی تریگر مانیتور متصل نمایید. نتیجه، اتصالی تمیز، ایمن و کاملاً خودکار خواهد بود.
این روش، که امروزه در بیشتر خودروهای مدرن و مانیتورهای اندرویدی جدید بهکار میرود، نهتنها نصب را آسانتر میکند، بلکه احتمال خطا و آسیب به سیستم برق خودرو را نیز به حداقل میرساند.

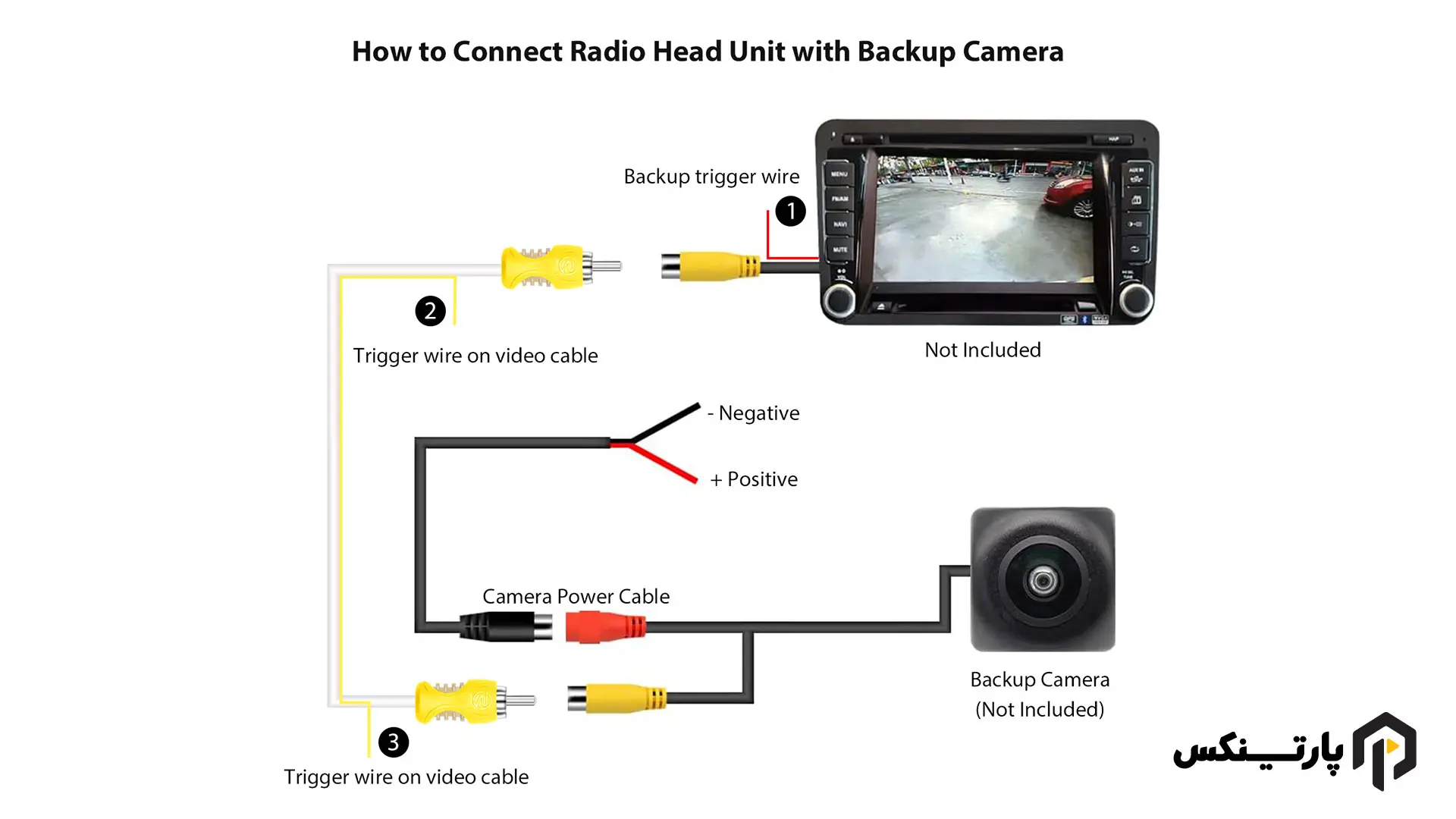

مراحل گام به گام نصب دوربین دنده عقب به مانیتور اندروید
فرآیند نصب دوربین دنده عقب شامل چند مرحلهی دقیق و هماهنگ است که باید با دقت و حوصله انجام شود تا نتیجهای ایمن، تمیز و بدون خطا حاصل گردد.
در نخستین مرحله، نصب فیزیکی دوربین انجام میشود. دوربین باید در موقعیتی مناسب، معمولاً در بالای پلاک یا روی سپر عقب خودرو نصب شود. پس از نصب، سیمهای مربوط به دوربین شامل سیم برق و سیم تصویر را از طریق یک سوراخ کوچک (در صورت نیاز) یا از کنار چراغ پلاک، به داخل فضای صندوق عقب هدایت کنید. این مسیر باید بهگونهای انتخاب شود که سیمها در معرض فشار، رطوبت یا خمیدگی شدید قرار نگیرند.
در مرحلهی اول، برقرسانی به دوربین در فضای صندوق عقب صورت میگیرد. ابتدا سیمهای مربوط به چراغ دنده عقب خودرو را پیدا کنید. برای اطمینان از صحت تشخیص، خودرو را در حالت سوییچ باز قرار داده و دنده را در وضعیت دنده عقب بگذارید. سپس با استفاده از مولتیمتر، سیم مثبت (+) و منفی (-) چراغ دنده عقب را شناسایی نمایید.
دوربین معمولاً دارای یک فیش برق جداگانه است که به دو سیم قرمز (مثبت) و مشکی (منفی) منتهی میشود. سیم قرمز دوربین را به سیم مثبت (+) چراغ دنده عقب و سیم مشکی را به سیم منفی (-) یا هر پیچ فلزی متصل به بدنه خودرو متصل کنید. همانطور که در متن الزامی آمده است:
«این سیم باید حتماً به لامپ دنده عقب خودرو وصل بشه… موقعی که دنده عقب میرید، لامپ روشن میشه و این برق جریان پیدا میکنه.»
در مرحلهی دوم، اتصال کابل تریگر انجام میشود. کابل بلند RCA (زرد رنگ) را بردارید و سیم قرمز کوچکی را که در سمت عقب کابل قرار دارد پیدا کنید. این سیم قرمز کوچک باید به همراه سیم قرمز برق دوربین (که در مرحلهی قبل متصل شد) به سیم مثبت (+) چراغ دنده عقب وصل گردد.
متخصص در توضیحات خود اشاره میکند:
«این دوتا به هم پیچیده میشه، بسته میشه به سیم قرمزی که برای لامپ دنده عقب.»
منطق این اتصال بسیار ساده است: با روشن شدن چراغ دنده عقب، جریان ۱۲ ولت همزمان هم به دوربین میرسد و هم از طریق سیم قرمز کوچک در طول کابل RCA به سمت جلوی خودرو حرکت کرده و به مانیتور سیگنال میفرستد تا تصویر فعال شود.
در مرحلهی سوم، مسیریابی کابل RCA انجام میگیرد. فیش RCA زرد رنگ دوربین را به مادگی RCA زرد کابل بلند متصل کنید. سپس کابل را با دقت و نظم از صندوق عقب به سمت داشبورد هدایت نمایید. بهترین مسیر برای عبور کابل، زیر نمدی سقف یا زیر رکابهای در و کنار صندلیهاست. عبور کابل از بخشهای بالاتر خودرو (مانند زیر نمدی سقف) باعث میشود از نویزهای الکتریکی قسمت کف خودرو در امان بماند و کیفیت تصویر بهتر حفظ شود.
در نهایت، مرحلهی چهارم، اتصال به مانیتور در جلوی داشبورد انجام میشود. فیش RCA زرد را به ورودی تصویر دوربین در پشت مانیتور متصل کنید. این ورودی معمولاً با برچسبهایی مانند “CAM-IN”، “CCD”، “CAMERA-IN” یا “REAR-CAM” مشخص میشود و در دیاگرامهای استاندارد با رنگ زرد نمایش داده شده است. سپس سیم قرمز کوچک دوم را که در این سمت کابل RCA قرار دارد و سیگنال ۱۲ ولت را از عقب خودرو آورده است، به سیم مخصوص تریگر مانیتور وصل کنید.
این سیم معمولاً نارنجی یا قهوهای رنگ است و با عباراتی مانند “BACK”، “REVERSE” یا “REV-IN” مشخص میشود (در دیاگرام آموزشی، این سیم به رنگ نارنجی نمایش داده شده است).
با اتمام این مراحل، اتصال میان دوربین دنده عقب و مانیتور خودرو بهصورت کامل برقرار میشود و با قرار دادن دنده در وضعیت عقب، تصویر دوربین بهطور خودکار روی مانیتور نمایش داده خواهد شد.
نتیجه: همانطور که متخصص در متن الزامی نتیجهگیری میکند: “به همین راحتی که هر موقع که مانیتور روشن [است] دنده عقب میذاری دوربینتون شروع میکنه به [نمایش]”. این اتصال تریگر (سیم BACK)، فرمان تعویض خودکار تصویر به دوربین است، صرف نظر از اینکه مانیتور در چه حالتی (رادیو، GPS، یا حتی خاموش) باشد.
گام ۶ از آموزش نصب مانیتور خودرو: نصب لوازم جانبی
1- نصب آنتن GPS (مسیریاب)
تمام مانیتورهای اندروید دارای یک آنتن GPS خارجی هستند (معمولاً یک مکعب سیاه رنگ با کابل بلند و چسب دوطرفه).
- اتصال: سوکت آن (معمولاً یک کانکتور پیچی طلایی) را به محل مخصوص خود در پشت مانیتور وصل کنید.
- بهترین محل نصب: آنتن GPS باید ماهوارهها را “ببیند”. آن را در زیر داشبورد، روی یک سطح پلاستیکی صاف (نه فلزی) و تا حد امکان نزدیک به شیشه جلو بچسبانید. چسباندن آن در عمق داشبورد یا زیر قطعات فلزی شاسی، به شدت سیگنالدهی را مختل میکند.
2- نصب کابلهای USB
مانیتورها معمولاً دو کابل خروجی USB دارند.
- اتصال: آنها را به سوکتهای USB پشت مانیتور وصل کنید.
- مسیریابی: این دو کابل را به محلی در دسترس مانند داخل جعبه داشبورد هدایت کنید.
متخصص ارائهدهنده متن توصیه مهمی دارد: “به خاطر اینکه مانیتور حافظش زیاد نشه… بهتره که فیلم یا آهنگی دارید با usb وصل کنید… که مانیتورتونم زیاد پر نشه حافظش”. پر شدن حافظه داخلی مانیتور اندروید (که اغلب محدود است) باعث کندی شدید، هنگ کردن دستگاه و اختلال در اجرای برنامهها میشود. از USB برای مدیا و از حافظه داخلی فقط برای نصب اپلیکیشنها استفاده کنید.
3- خروجیهای آمپلیفایر و سیستم صوتی
مانیتورها دارای خروجیهای RCA (فیشهای قرمز و سفید) برای اتصال به آمپلیفایر خارجی هستند. اگر سیستم صوتی حرفهای یا سابووفر دارید، از این خروجیها (معمولاً با برچسب Front-Out, Rear-Out, Sub-Out) برای ارسال صدا به آمپلیفایر خود استفاده کنید. سیم آبی با خط سفید (AMP-Remote) در جدول بخش ۴، فرمان روشن شدن آمپلیفایر شما خواهد بود.
4- اتصال کنترل فرمان (Steering Wheel Controls – SWC)
برای فعالسازی دکمههای فابریک روی فرمان، دو مرحله وجود دارد:
- اتصال فیزیکی: سیمهای “KEY1” و “KEY2” (و گاهی KEY-GND) را از دسته سیم مانیتور به سیمهای مربوطه در دسته سیم خودرو وصل کنید. (این بخش پیچیده است و در صورت استفاده از “نصب سوکت فابریک مانیتور”، به صورت خودکار انجام میشود).
- تنظیم نرمافزاری: پس از اتصال فیزیکی، باید وارد منوی “تنظیمات” (Settings) مانیتور، و سپس بخش “SWC”، “Steering Wheel” یا “تنظیمات کنترل فرمان” شوید. در این منو، باید دکمهها را یک به یک به مانیتور “بشناسانید” یا “Learn” کنید (مثلاً: دکمه Volume+ روی فرمان را نگه دارید و همزمان آیکون Volume+ را روی صفحه لمس کنید).
گام ۷: تست نهایی، عیبیابی، و معرفی “پارتینکس” مرجع تخصصی مانیتور خودرو
پس از اتمام سیمکشی مانیتور خودرو و اتصال تمام لوازم جانبی، پیش از آنکه قاب نهایی داشبورد را ببندید، نوبت به مرحلهی تست نهایی میرسد؛ مرحلهای بسیار مهم که تضمین میکند تمامی اتصالات و عملکردها بهدرستی انجام شدهاند و هیچ خطای فنی در سیستم وجود ندارد.
ابتدا با دقت، بست منفی باتری را که در گام اول فرآیند نصب باز کرده بودید، دوباره وصل کنید. سپس سوییچ خودرو را در حالت ACC (مرحلهی اول سوییچ) قرار دهید. در این حالت، مانیتور باید روشن شود و صفحهی اصلی سیستم عامل آن نمایش داده شود.
ابتدا صدای خروجی را بررسی کنید تا اطمینان یابید که صدا از هر چهار بلندگو (جلو و عقب، چپ و راست) به درستی پخش میشود و هیچ نویز یا قطعی در مدار صوتی وجود ندارد. سپس عملکرد رادیو را بررسی کرده و از سلامت آنتن اطمینان حاصل کنید. در ادامه، یک فلش مموری (USB) را به پورت مخصوص متصل کنید تا مطمئن شوید دستگاه آن را شناسایی کرده و فایلها بهدرستی پخش میشوند.
سپس به بخش GPS یا نقشه وارد شوید و چند دقیقه صبر کنید تا مانیتور بتواند با ماهوارهها ارتباط برقرار کند؛ این مرحله ممکن است کمی زمانبر باشد، اما صحت عملکرد آن برای استفاده از مسیریابی بسیار حیاتی است. پس از آن، وارد تنظیمات سیستم شوید و ساعت را مطابق زمان دقیق تنظیم کنید.
در گام بعدی، نوبت به تست حیاتی سیستم دوربین دنده عقب میرسد. خودرو را روشن کرده و ترمز دستی را بکشید. سپس دنده را در وضعیت دنده عقب (R) قرار دهید. مانیتور باید بلافاصله و بهصورت خودکار، تصویر دوربین دنده عقب را نمایش دهد. در صورتی که این اتفاق نیفتاد، لازم است اتصالات مربوط به تریگر یا برق چراغ دنده عقب دوباره بررسی شوند.
در پایان، برای اطمینان از صحت عملکرد سیستم ذخیرهسازی دستگاه، تست حافظه را انجام دهید. خودرو را خاموش کرده، سوییچ را کاملاً ببندید و آن را از جای خود خارج کنید. چند ثانیه صبر کنید و سپس دوباره سوییچ را باز کنید. مانیتور باید روشن شود و تنظیماتی مانند ساعت و ایستگاههای رادیویی که قبلاً ذخیره کردهاید، بدون تغییر باقی مانده باشند.
اگر تمام این مراحل با موفقیت انجام شد، شما نصب مانیتور خودرو را بهصورت کامل، اصولی و حرفهای به پایان رساندهاید و میتوانید با اطمینان قاب نهایی داشبورد را سر جای خود قرار دهید.
سوالات متداول در مورد “آموزش نصب مانیتور خودرو (راهنمای تصویری)”
این شایعترین مشکل پس از نصب دستی است. علت آن ۹۹٪ جابجا بسته شدن سیم برق دائم (معمولاً زرد یا B+) و سیم برق سوییچ (معمولاً قرمز یا ACC) است. سیم زرد (حافظه) باید به برقی وصل باشد که هرگز قطع نمیشود و سیم قرمز فقط با باز کردن سوییچ برقدار شود. جای این دو سیم را عوض کنید تا مشکل حل شود.
دو دلیل محتمل وجود دارد. اولاً، ممکن است برق خود دوربین را به درستی از چراغ دنده عقب نگرفته باشید (با مولتیمتر چک کنید). دوماً (و محتملتر)، سیم تریگر (تحریک) مانیتور (معمولاً سیم نارنجی یا قهوهای با برچسب BACK یا REVERSE) به سیگنال ۱۲ ولت دنده عقب (همان سیم قرمز کوچکی که از کابل RCA آمده) متصل نیست.
ابتدا فیوز مربوط به ضبط در جعبه فیوز خودرو و فیوز روی خود مانیتور (در صورت وجود) را بررسی کنید. سپس با مولتیمتر مطمئن شوید که سیم مشکی (GND) اتصال بدنه قوی و صحیح دارد و سیمهای قرمز (ACC) و زرد (B+) ولتاژ صحیح را (یکی با سوییچ، یکی دائم) دریافت میکنند.
بله، خوشبختانه تقریباً برای تمام خودروهای رایج در بازار ایران (مانند خانواده پژو، سمند، تیبا، ساینا، کوییک، دنا و خودروهای چینی) قاب و سوکت فابریک (هارنس) منطبق با مانیتورهای اندرویدی استاندارد وجود دارد. این آسانترین، سریعترین و اصولیترین روش نصب مانیتور اندروید است و اکیداً توصیه میشود.
بهترین محل، زیر داشبورد در بالاترین نقطه ممکن و چسبیده به سطح پلاستیکی (نه فلزی) است تا بتواند مستقیماً سیگنال ماهوارهها را از طریق شیشه جلو دریافت کند. چسباندن آن در عمق داشبورد یا زیر ستونهای فلزی، آنتندهی را به شدت مختل میکند.
این دو سیم (و گاهی یک سیم KEY-GND) برای اتصال به دکمههای کنترل فرمان فابریک خودرو (Steering Wheel Controls) استفاده میشوند. این سیمها سیگنالهای مقاومتی را از دکمههای فرمان میخوانند. پس از اتصال فیزیکی، حتماً باید از منوی تنظیمات نرمافزاری مانیتور، دکمهها را یک به یک “ست” یا “Learn” کنید تا مانیتور عملکرد هر دکمه را یاد بگیرد.
